W Octavii II układ bezpieczników jest prosty dopiero wtedy, gdy wiadomo, gdzie szukać i jak czytać opis dla konkretnego egzemplarza. Najczęściej chodzi o szybkie zlokalizowanie skrzynki w kabinie lub w komorze silnika, sprawdzenie kilku typowych obwodów i odróżnienie zwykłej awarii bezpiecznika od problemu z zasilaniem, akumulatorem albo przewodami. Poniżej pokazuję to tak, jak sprawdzam to w praktyce: bez zgadywania, bez przepinania losowych elementów i bez ryzyka błędnego amperażu.
Najkrótsza droga do diagnozy to lokalizacja, legenda i objaw
- W Octavii II są zwykle dwie główne skrzynki: w kabinie i w komorze silnika.
- Najpierw sprawdzam objaw, potem numer bezpiecznika z legendy, a dopiero na końcu sam element.
- W starszych egzemplarzach układ potrafi się różnić od nowszych, więc schemat z internetu nie zawsze pasuje 1:1.
- Bezpiecznik wymieniam wyłącznie na taki sam prądowo i tego samego typu.
- Jeśli nowy bezpiecznik przepala się ponownie, problem zwykle leży w zwarciu, przewodzie albo odbiorniku, nie w samym bezpieczniku.
Gdzie są bezpieczniki i jak dostać się do obu skrzynek
W Octavii II ja zawsze zaczynam od dwóch miejsc: skrzynki w kabinie oraz skrzynki w komorze silnika. Kabinowa jest po lewej stronie deski rozdzielczej, za plastikową osłoną przy otwartych drzwiach kierowcy. To właśnie tam trafia większość drobnych obwodów związanych z wyposażeniem wnętrza, oświetleniem, gniazdem 12 V czy wycieraczkami.
Druga skrzynka znajduje się w komorze silnika, również po lewej stronie, pod pokrywą. Tam siedzą zwykle bezpieczniki związane z większymi odbiornikami i zasilaniem układów silnikowych. W praktyce to miejsce sprawdzam wtedy, gdy problem dotyczy wentylatorów, sterowania silnikiem, ABS albo innych obwodów, które nie powinny być diagnozowane po omacku.
| Miejsce | Gdzie szukać | Co zwykle zasila | Na co zwracam uwagę |
|---|---|---|---|
| Skrzynka w kabinie | Po lewej stronie deski, za osłoną | Oświetlenie, centralny zamek, zapalniczka, tylna wycieraczka, nawiew, radio | Najczęściej sprawdzam ją przy prostych usterkach osprzętu |
| Skrzynka w komorze silnika | Po lewej stronie pod pokrywą | Układy silnika, ABS, wentylatory, zasilanie większych odbiorników | Tu częściej pojawiają się objawy związane z pracą napędu i zasilaniem |
Jeśli masz wersję z kierownicą po prawej stronie, logika jest lustrzana, ale w Polsce najczęściej spotyka się układ opisany powyżej. Gdy już wiesz, gdzie fizycznie leżą skrzynki, sensowniejsze staje się czytanie schematu i dopasowanie numeru do objawu.

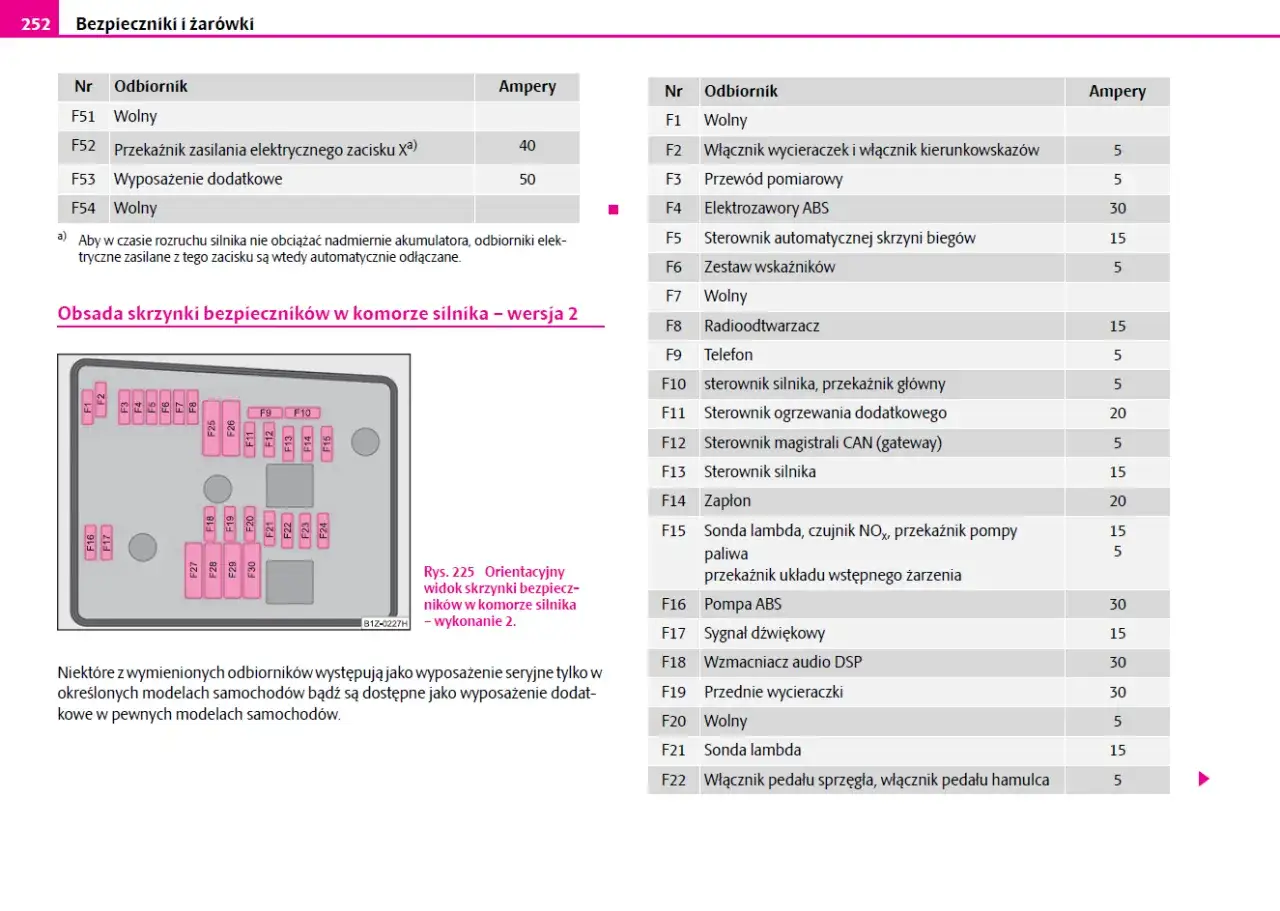

Jak czytać schemat i nie pomylić rocznika
W tej generacji najwięcej błędów bierze się z jednego założenia: że wszystkie Octavie II mają identyczną rozpiskę. To nie działa. Układ i numeracja potrafią się różnić między starszymi egzemplarzami a autami po liftingu, a część miejsc bywa po prostu niewykorzystana. Dlatego ja zawsze sprawdzam dwie rzeczy: legendę w aucie i zgodność schematu z wersją nadwozia oraz wyposażenia.
Pomaga też kolor bezpiecznika. Sam kolor nie mówi jeszcze, co zasila dany obwód, ale podpowiada jego prąd znamionowy. To ważne, bo niektóre osoby wymieniają bezpiecznik „na oko”, a potem wkładają zły amperaż. To jeden z najgorszych nawyków przy elektryce auta.
| Kolor | Prąd znamionowy | Co to oznacza w praktyce |
|---|---|---|
| Jasnobrązowy | 5 A | Małe obciążenia, elektronika i sterowanie |
| Brązowy | 7,5 A | Lekkie obwody pomocnicze |
| Czerwony | 10 A | Popularny w wielu obwodach sterujących |
| Niebieski | 15 A | Średnie obciążenia, np. część oświetlenia lub pompki |
| Żółty | 20 A | Wolniejsze lub mocniejsze odbiorniki |
| Biały | 25 A | Obwody o większym poborze, często ogrzewanie lub gniazda |
| Zielony | 30 A | Większe odbiorniki, na przykład szyby lub nawiew |
| Pomarańczowy | 40 A | Układy o dużym poborze prądu |
| Czerwony | 50 A | Zasilanie wysokoprądowe, zwykle pod maską |
Jeżeli opis na osłonie, karta w samochodzie i schemat z internetu się różnią, ja ufam temu, co jest przypisane do konkretnego auta. To właśnie ta ostrożność oszczędza najwięcej czasu przy późniejszej diagnozie obwodów, które przestają działać.
Które obwody najczęściej sprawdzam jako pierwsze
W praktyce pewne usterki wracają częściej niż inne. Jeśli nie działa zapalniczka, tylna wycieraczka albo ogrzewanie szyby, bardzo często winny jest zwykły bezpiecznik. W starszych egzemplarzach Octavii II najczęściej patrzę właśnie na te pozycje, bo są mocno obciążane w codziennym użyciu i dość łatwo je przeoczyć.
| Objaw | Co sprawdzam najpierw | Uwaga praktyczna |
|---|---|---|
| Nie działa zapalniczka lub gniazdo 12 V | Bezpiecznik gniazda w kabinie | W starszych egzemplarzach często jest to pozycja 24 |
| Nie działa gniazdo w bagażniku | Bezpiecznik gniazda tylnego | W starszych egzemplarzach często pozycja 26 |
| Nie grzeje tylna szyba | Obwód ogrzewania szyby | W starszych egzemplarzach często pozycja 25 |
| Nie działa tylna wycieraczka | Obwód wycieraczki tylnej | W starszych egzemplarzach często pozycja 41 |
| Nie działa spryskiwacz szyby | Pompka spryskiwaczy | W starszych egzemplarzach często pozycja 42 |
| Nawiew nie pracuje albo działa tylko częściowo | Bezpiecznik układu ogrzewania i klimatyzacji | W zależności od wersji spotyka się pozycje 22 lub 40 |
To nie jest pełny spis całej instalacji, tylko praktyczna mapa punktów, od których zaczynam. W autach po liftingu numeracja potrafi się przesunąć, ale logika pozostaje podobna: najpierw szukam obwodu związane z objawem, a nie losowo przekładam bezpieczniki z miejsca na miejsce. Takie podejście prowadzi prosto do kolejnego kroku, czyli bezpiecznej kontroli i wymiany.

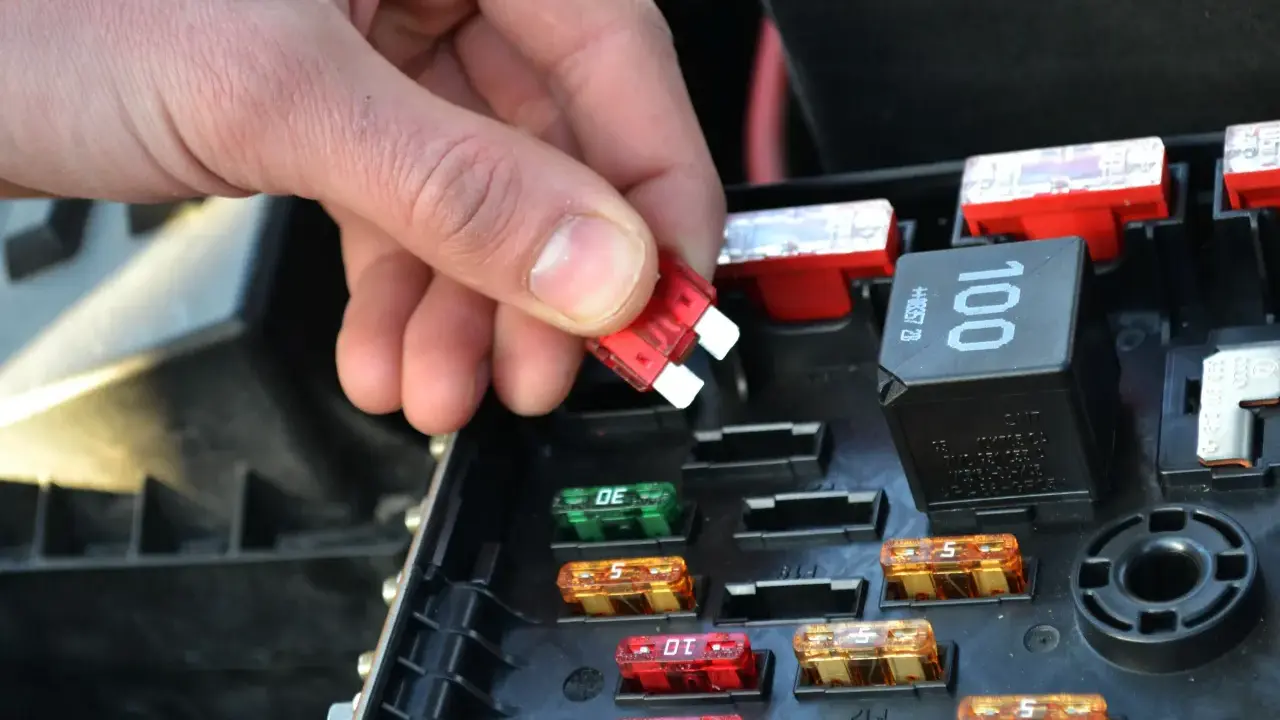

Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Kontrola „na oko” bywa myląca, bo pęknięcie wewnątrz bezpiecznika nie zawsze jest od razu widoczne. Ja zwykle robię to w takiej kolejności: najpierw wyłączam zapłon, potem wyjmuję odpowiedni bezpiecznik, oglądam wkładkę i na końcu potwierdzam wynik miernikiem. To wystarcza w większości prostych awarii, o ile nie ma już uszkodzenia po stronie przewodu lub odbiornika.
- Wyłącz zapłon i odczekaj chwilę, żeby elektronika nie pracowała pod obciążeniem.
- Otwórz właściwą skrzynkę i porównaj numer z legendą w aucie.
- Wyjmij bezpiecznik chwytakiem lub plastikowym narzędziem, nie metalem.
- Sprawdź, czy mostek wewnątrz jest przerwany albo przypalony.
- Jeśli masz miernik, sprawdź ciągłość, bo sam wygląd zewnętrzny nie wystarcza.
- Włóż nowy bezpiecznik o dokładnie takim samym amperażu i typie.
Najgorszy błąd to wsadzenie mocniejszego bezpiecznika „żeby nie wybijało”. To nie rozwiązuje przyczyny, tylko opóźnia awarię i może doprowadzić do przegrzania wiązki. Jeśli nowy element przepala się od razu, kończę zgadywanie i szukam zwarcia, wilgoci, przetartego przewodu albo uszkodzonego odbiornika. Tu nie ma drogi na skróty.
Jak akumulator miesza w diagnozie elektryki
Przy Octavii II problem z elektryką bardzo często wygląda jak spalony bezpiecznik, a w rzeczywistości winny jest słaby akumulator albo kiepskie połączenie masowe. Ja zaczynam wtedy od pomiaru napięcia, bo to najszybszy sposób, żeby odsiać fałszywe tropy. Sprawny akumulator po postoju zwykle pokazuje około 12,6 V, a przy pracującym silniku ładowanie najczęściej mieści się w okolicach 13,8-14,7 V.
| Pomiar | Orientacyjny wynik | Co to sugeruje |
|---|---|---|
| Po postoju | Około 12,6 V | Akumulator jest na ogół w dobrej kondycji |
| Po nocnym postoju | Poniżej 12,2 V | Może być już wyraźne rozładowanie lub zużycie |
| Przy pracującym silniku | Około 13,8-14,7 V | Ładowanie z alternatora wygląda prawidłowo |
Przy słabym zasilaniu moduły potrafią zachowywać się dziwnie: radio resetuje się, szyby pracują ospale, centralny zamek reaguje z opóźnieniem, a kontrolki potrafią pojawić się bez wyraźnej przyczyny. Czasem kierowca wymienia kilka bezpieczników, a problem siedzi w klemie, przewodzie masowym albo zużytym akumulatorze. Dlatego przy elektryce auta patrzę szerzej niż tylko na samą wkładkę.
Kiedy problem siedzi głębiej niż bezpiecznik
Jeżeli bezpiecznik jest cały, a urządzenie nadal nie działa, nie zamykam tematu. W Octavii II bardzo często winny bywa przekaźnik, przełącznik, korozja w gnieździe, wilgoć w skrzynce albo uszkodzenie wiązki, szczególnie w drzwiach i w okolicy elementów ruchomych. To właśnie tam instalacja cierpi najbardziej, bo przewody pracują i z czasem pękają od środka.
- Jeśli obwód gaśnie i wraca, sprawdzam styki i gniazdo bezpiecznika pod kątem luzu oraz nalotu.
- Jeśli bezpiecznik przepala się natychmiast, szukam zwarcia w przewodzie lub odbiorniku.
- Jeśli problem dotyczy kilku funkcji naraz, podejrzewam zasilanie, masę albo moduł sterujący.
- Jeśli w skrzynce widać ślady wilgoci, traktuję to jako sygnał ostrzegawczy, nie kosmetykę.
Właśnie dlatego przy Octavii II najlepiej działa prosta zasada: najpierw objaw, potem schemat, na końcu dopiero wymiana. Jeśli podejdziesz do tego spokojnie, bezpieczniki i cała elektryka przestają być zgadywanką, a stają się zwykłą, logiczną diagnostyką.
