W Audi A3 8L układ bezpieczników pod maską jest prosty, ale tylko wtedy, gdy patrzy się na niego we właściwy sposób. Pokażę, gdzie leży główny blok przy akumulatorze, które obwody zabezpiecza i jak po objawach odróżnić zwykły przepalony wkład od problemu z ładowaniem, wentylatorem albo sterowaniem silnika. To właśnie te drobiazgi najczęściej decydują, czy naprawa zajmie 10 minut, czy kilka godzin.
Najważniejsze informacje o bezpiecznikach pod maską w A3 8L
- Główny blok wysokoprądowy znajduje się przy akumulatorze, w przedniej lewej części komory silnika.
- Najważniejsze obwody to świece żarowe w dieslu, sterowanie silnikiem, wentylator chłodnicy, alternator i zasilanie części instalacji pokładowej.
- W zależności od rocznika i wyposażenia układ może mieć dodatkowe bezpieczniki związane z ABS i kolejnym obiegiem wentylatora.
- Przy diagnozie liczy się nie tylko sam wkład, ale też stan gniazda, styki i ślady przegrzania.
- Zawsze stosuj bezpiecznik o takim samym amperażu, nigdy mocniejszy „na próbę”.

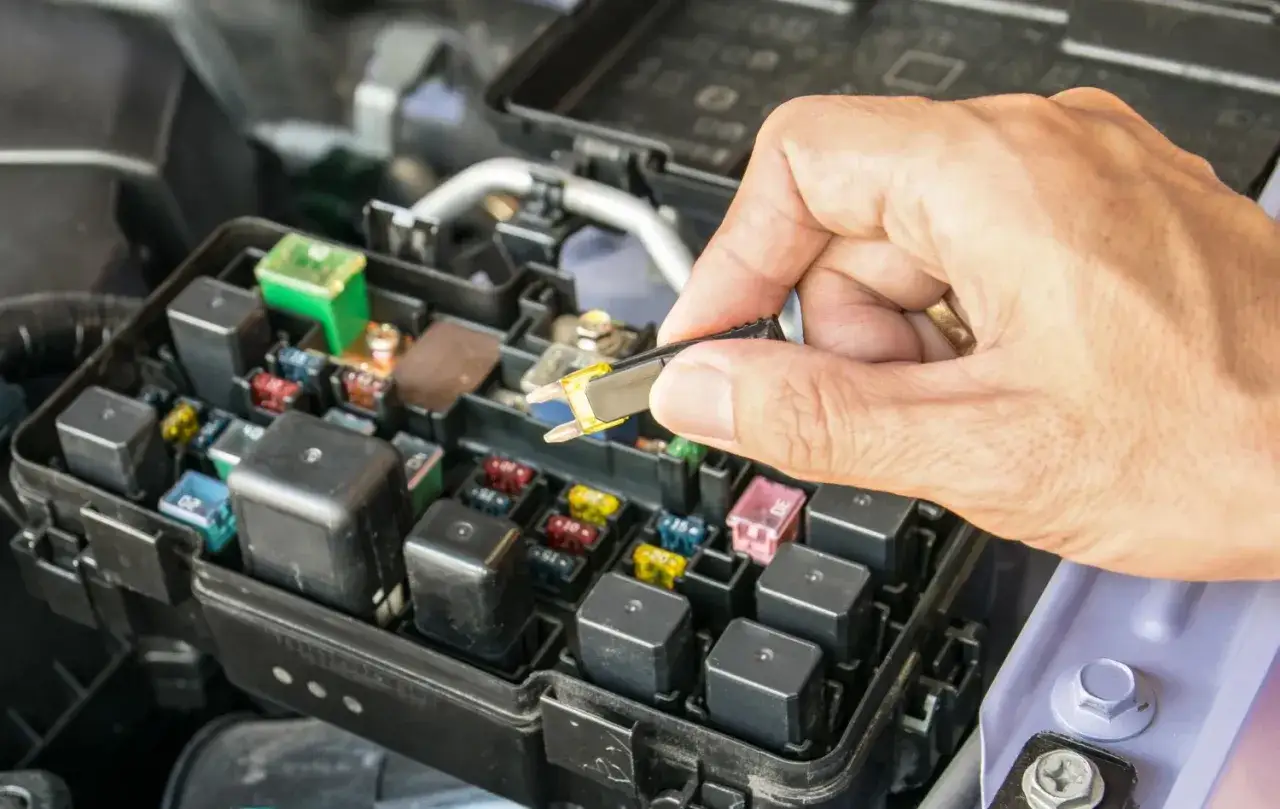

Gdzie szukać skrzynki bezpieczników pod maską
W tym modelu najważniejszy element nie siedzi w jakiejś rozbudowanej puszce pośrodku komory, tylko na akumulatorze, w przedniej lewej części komory silnika. To właśnie tam znajduje się główny blok wysokoprądowy, który odpowiada za zabezpieczenie najbardziej obciążonych obwodów. W praktyce łatwo go pomylić z innymi elementami instalacji, dlatego ja zawsze zaczynam od ustalenia, czy patrzę na główne zabezpieczenia przy akumulatorze, czy na osobne skrzynki w kabinie.
Warto też zapamiętać jedną rzecz: w Audi A3 8L opis rozmieszczenia może się różnić zależnie od rocznika i wyposażenia. Na pokrywie zwykle znajdziesz własną legendę auta, ale to ona jest ważniejsza niż przypadkowe zdjęcie z internetu. Jeśli widzisz małe bezpieczniki w kabinie, nie mieszaj ich z tymi pod maską, bo to dwa różne miejsca i dwa różne typy problemów.
Takie rozróżnienie oszczędza czas już na starcie, a dalej i tak trzeba przejść do konkretów, czyli do tego, co chronią poszczególne wkłady.
Które bezpieczniki są przy akumulatorze i co robią
W praktyce spotyka się dwa poziomy opisu. Pierwszy obejmuje główne bezpieczniki wysokoprądowe, drugi pokazuje dodatkowe zabezpieczenia, które w części wersji są przypisane do układów ABS i chłodzenia. Ja patrzę na to tak: najpierw identyfikuję główne obwody zasilania, a dopiero potem sprawdzam, czy dany egzemplarz ma jeszcze dodatkowe wkłady nad akumulatorem.
Najczęściej spotykany zestaw
To jest zestaw, od którego warto zacząć, jeśli chcesz zrozumieć, jak działa elektryka pod maską w A3 8L. Oznaczenia mogą się pojawiać w różnych opisach, ale sens pozostaje ten sam: chronią największe odbiorniki i główne zasilanie auta.
| Oznaczenie | Prąd | Za co odpowiada | Co zwykle widać przy awarii |
|---|---|---|---|
| S131 | 50 A | Świece żarowe w silniku diesla | Trudny rozruch na zimno, nierówna praca po odpaleniu |
| S132 | 50 A | Sterowanie silnikiem | Brak reakcji po przekręceniu kluczyka, problemy z uruchomieniem, kontrolka silnika |
| S133 | 30 A | Wentylator chłodnicy | Rosnąca temperatura, brak pracy wentylatora w korku lub po zgaszeniu silnika |
| S134 | 110 A | Główne zasilanie części instalacji pokładowej | Jednoczesne zaniki kilku odbiorników albo dziwne, szerokie problemy z prądem w aucie |
| S138 | 150 A | Alternator | Brak ładowania, świecąca kontrolka akumulatora, szybkie rozładowanie |
Przy S131 od razu zaznaczam ważny detal: ten bezpiecznik dotyczy diesla, więc w benzynie nie szukałbym problemu właśnie tam. Z kolei S138 to element, który często bywa mylony z awarią samego alternatora, a czasem winny jest tylko wkład, czasem zaś cały układ ładowania. Różnica jest duża, bo wymiana bezpiecznika jest błyskawiczna, a diagnoza alternatora już nie.
Przeczytaj również: Jak podłączyć akumulator? Kolejność klem i błędy
Dodatkowe bezpieczniki spotykane w części wersji
W niektórych odmianach A3 8L przy tym samym miejscu występują też dodatkowe grube bezpieczniki opisane jako S162, S163 i S164. W dokumentacji spotyka się je przy układzie ABS oraz przy drugim obwodzie wentylatora chłodnicy. To właśnie dlatego nie warto traktować jednego schematu jako uniwersalnego dla całej generacji.
| Oznaczenie | Prąd | Co zwykle chroni | Na co zwrócić uwagę |
|---|---|---|---|
| S162 | 30 A | W części wersji pompa hydrauliczna ABS lub obwód w uchwycie akumulatora | Kontrolka ABS, brak działania układu wspomagania hamowania |
| S163 | 30 A | Zawory ABS | Układ ABS wyłączony, błąd systemu hamulcowego |
| S164 | 30 A | Dodatkowy obwód wentylatora chłodnicy | Przegrzewanie w korku, brak załączania wentylatora |
Jeśli w swoim aucie widzisz inną kolejność albo tylko część tych oznaczeń, nie zakładaj od razu, że ktoś wcześniej coś przerobił. W starszym Audi A3 8L układ bywa zależny od wersji silnika i wyposażenia, więc najrozsądniej porównywać to, co masz fizycznie pod maską, z legendą na pokrywie. To prowadzi nas prosto do diagnostyki objawów, bo to ona najszybciej zawęża problem.
Jak objawy naprowadzają na konkretny obwód
Ja w takich autach nie zaczynam od wymiany czegokolwiek. Najpierw patrzę na objaw, bo on zwykle podpowiada, czy chodzi o zasilanie silnika, ładowanie, wentylator czy ABS. Taki filtr oszczędza czas i pozwala uniknąć przypadkowego wyciągania kolejnych wkładów.
| Objaw | Najpierw sprawdź | Dlaczego to ma sens |
|---|---|---|
| Diesel ciężko odpala na zimno | S131, akumulator, sterowanie świecami żarowymi | Bez sprawnego podgrzewania silnik na mrozie łapie oporniej, nawet jeśli rozrusznik kręci normalnie |
| Świeci kontrolka akumulatora i spada napięcie | S138, alternator, pasek osprzętu, klemy | To najczęstszy zestaw tropów przy problemach z ładowaniem |
| Wentylator chłodnicy nie włącza się | S133 lub S164, przekaźnik, silnik wentylatora | W tej generacji za chłodzenie odpowiadają elementy, które potrafią się zużyć razem albo osobno |
| Zapala się ABS i system przestaje działać | S162, S163, przewody przy pompie ABS | Wersje z takim układem często zdradzają awarię właśnie przez układ zasilania pompy lub zaworów |
| W kabinie gaśnie kilka odbiorników naraz | S134, masa, główny przewód zasilający | To częściej wygląda na problem z zasilaniem głównym niż na pojedynczy bezpiecznik |

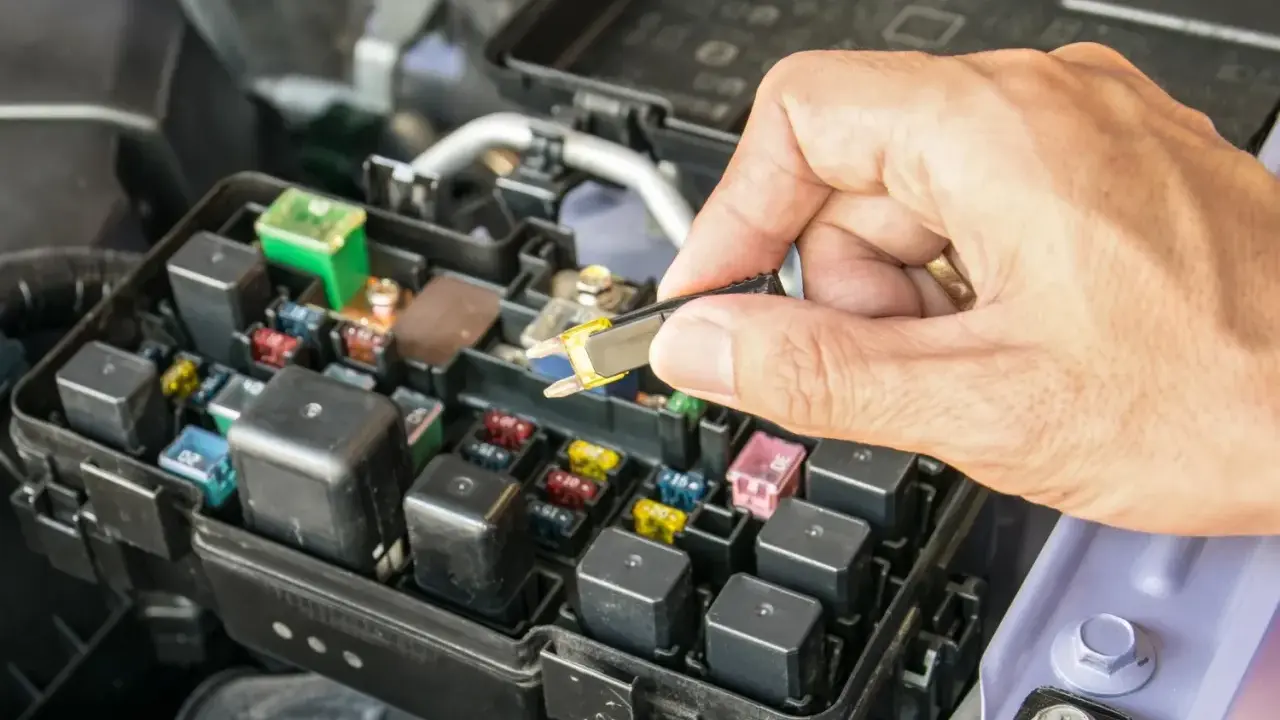

Jak sprawdzić i wymienić bezpiecznik bez ryzyka
Przy wysokoprądowych bezpiecznikach pod maską robię to zawsze spokojnie, bez pośpiechu i bez siłowania się z plastikiem. Tu liczy się porządek, bo przegrzane gniazdo albo nadłamany styk potrafią zrobić większy bałagan niż sam przepalony wkład.
- Wyłącz zapłon, wyjmij kluczyk i odłącz minus akumulatora.
- Zdejmij osłonę skrzynki i porównaj oznaczenia z legendą na pokrywie.
- Sprawdź wkład wzrokowo, a najlepiej miernikiem w funkcji ciągłości.
- Wyjmij tylko ten bezpiecznik, który naprawdę odpowiada za objaw.
- Włóż nowy wkład o identycznym amperażu.
- Obejrzyj gniazdo pod kątem nalotu, luzu, pęknięcia lub nadtopienia.
- Podłącz akumulator i sprawdź, czy objaw zniknął.
Nie stosuję bezpiecznika o większym prądzie tylko po to, żeby „na chwilę dojechać do domu”. To jeden z tych pomysłów, które potrafią skończyć się uszkodzeniem przewodów, gniazda albo nawet całego bloku nad akumulatorem. Jeśli bezpiecznik znowu się przepala, trzeba szukać zwarcia, przeciążenia albo oporu na złączu, a nie ratować się mocniejszym wkładem.
Kiedy problem leży gdzie indziej niż w bezpieczniku
W A3 8L łatwo wpaść w pułapkę prostego myślenia: skoro coś nie działa, to winny jest bezpiecznik. W praktyce częściej okazuje się, że wkład tylko zareagował na inny problem. Właśnie dlatego patrzę szerzej, zwłaszcza przy starszej elektryce i samochodach, które miały już kilka napraw po drodze.
| Sytuacja | Co jeszcze sprawdzić | Dlaczego to ważne |
|---|---|---|
| Brak ładowania po wymianie bezpiecznika | Alternator, regulator napięcia, pasek osprzętu, klemy | S138 może być tylko jednym z elementów układu, a nie jedyną przyczyną |
| Wentylator nadal milczy | Przekaźnik, silnik wentylatora, wtyczka, przewody przy chłodnicy | Zdarza się, że bezpiecznik jest dobry, a problem siedzi w samym napędzie lub złączu |
| ABS świeci mimo sprawnego wkładu | Pompa ABS, czujniki kół, połączenia przy module | Bezpiecznik chroni zasilanie, ale nie naprawi elektroniki sterującej |
| Wkład jest cały, ale w gnieździe widać ślady grzania | Stan bloku przy akumulatorze, docisk styków, korozję | Przegrzany uchwyt potrafi dawać objawy podobne do przepalonego bezpiecznika |
| Problemy pojawiają się po deszczu lub myciu auta | Masy, wtyczki, wilgoć w okolicy komory silnika | To często sygnał zawilgocenia albo słabego styku, nie samego bezpiecznika |
Tu właśnie wychodzi różnica między zgadywaniem a sensowną diagnostyką. Jeśli temat wraca, ja najpierw sprawdzam napięcie, masę i stan połączeń, dopiero potem zakładam, że trzeba wymieniać kolejny element. W starszym Audi to zwykle najszybsza droga do realnej naprawy.
Co jeszcze warto zrobić przy tej skrzynce
Przy okazji kontroli bezpieczników pod maską dobrze jest zrobić od razu kilka prostych rzeczy, bo one naprawdę wpływają na niezawodność elektryki. Nie są efektowne, ale w aucie takim jak A3 8L często dają więcej niż przypadkowa wymiana części.
- Oczyść klemy akumulatora i sprawdź, czy są mocno dokręcone.
- Obejrzyj przewody przy akumulatorze, zwłaszcza pod kątem śladów nagrzania i utlenienia.
- Porównaj wartości bezpieczników z pokrywą, a nie z przypadkowym zdjęciem z internetu.
- Trzymaj w aucie prosty multimetr, bo bez niego łatwo pomylić brak zasilania z przepalonym wkładem.
- Jeśli wymieniasz bezpiecznik po raz drugi, traktuj to jako sygnał ostrzegawczy, nie jako rozwiązanie.
