W Astrze H większość problemów z elektryką da się zawęzić do kilku obwodów: świateł, nawiewu, szyb, wycieraczek, gniazd zasilania albo wentylatorów. W praktyce to właśnie opis bezpieczników w Oplu Astrze H pozwala szybko połączyć objaw z właściwą skrzynką i nie tracić czasu na zgadywanie. Poniżej zebrałem lokalizację, najważniejsze obwody i prosty sposób sprawdzania, żeby diagnoza była szybka i bezpieczna.
Najważniejsze informacje o bezpiecznikach w Astrze H
- W Astrze H są dwie główne skrzynki bezpieczników: w bagażniku i w komorze silnika.
- Układ w bagażniku różni się zależnie od wersji nadwozia i rocznika, więc sam numer bezpiecznika nie wystarcza.
- Bezpiecznik zawsze wymieniaj na taki sam amperaż, a nie na „mocniejszy”.
- Jeśli nowy bezpiecznik przepala się ponownie, problem zwykle leży w zwarciu, przewodzie lub samym odbiorniku prądu.
- Przy drobnej awarii koszt części jest niski, ale przy szukaniu zwarcia liczy się już diagnostyka całego obwodu.
Gdzie są skrzynki bezpieczników w Oplu Astrze H

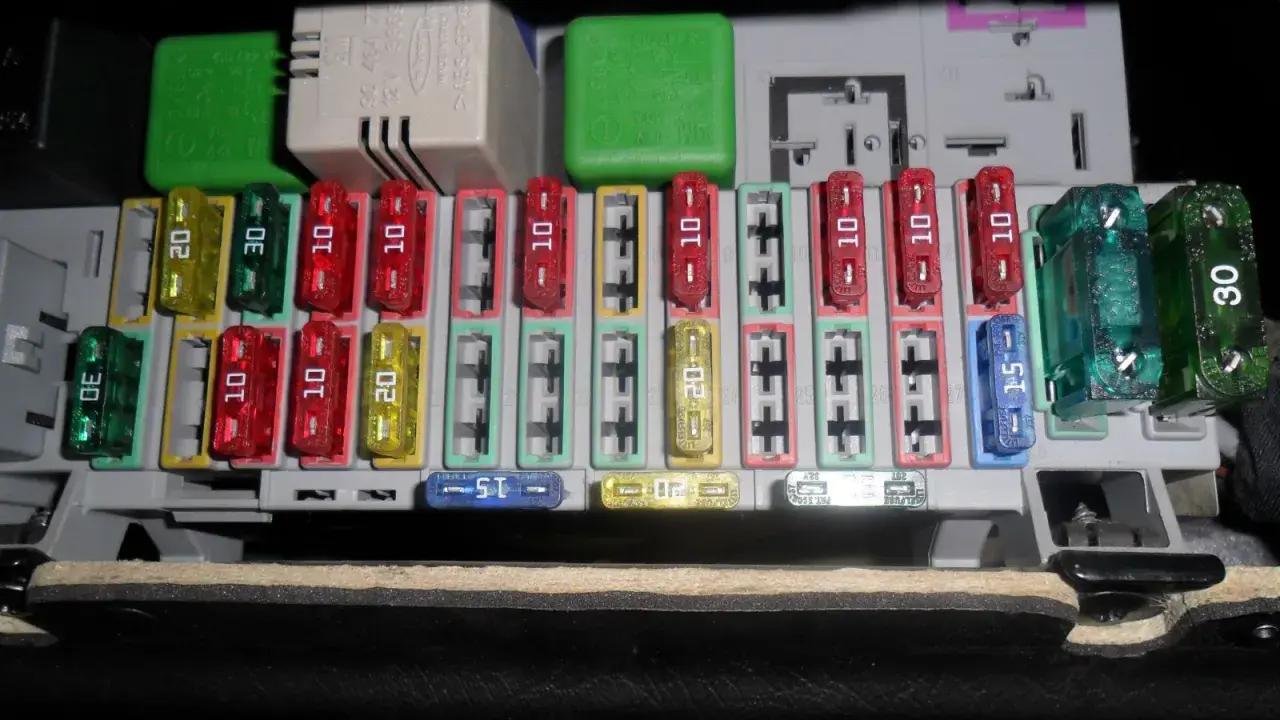

W tym modelu najpierw szuka się dwóch miejsc. Pierwsze to lewa strona bagażnika, za osłoną. Drugie to przednia lewa część komory silnika, gdzie znajduje się skrzynka dla obwodów pod maską. To ważne, bo wielu kierowców zaczyna od niewłaściwego miejsca i dopiero potem okazuje się, że problem od początku był w drugiej skrzynce.
| Miejsce | Gdzie szukać | Najczęściej chronione obwody |
|---|---|---|
| Bagażnik | Lewa strona, za klapką lub osłoną | Szyby, ogrzewanie tylnej szyby, gniazda zasilania, lusterka, oświetlenie przeciwmgłowe w zależności od wersji |
| Komora silnika | Przód po lewej stronie komory | ABS, wentylator chłodnicy, wycieraczki, klakson, spryskiwacze, nawiew |
W hatchbacku i kombi dostęp do tylnej skrzynki jest prosty, natomiast w TwinTop otwarcie osłony wygląda inaczej. To nie detal dla purystów, tylko praktyczna różnica, która decyduje o tym, czy w ogóle dojdziesz do właściwego bezpiecznika. Skoro wiadomo już, gdzie patrzeć, pora rozebrać opis obwodów na czynniki pierwsze.
Co zwykle chronią poszczególne bezpieczniki
Nie ma jednego uniwersalnego układu dla całej Astry H. Opel stosował kilka wariantów, a w skrzynce bagażowej spotyka się choćby układ typu 1 i typu 2. Dlatego numer z internetowego schematu trzeba zawsze zestawić z własnym autem, a nie z samym rocznikiem z ogłoszenia.
Skrzynka w bagażniku
To tutaj najczęściej trafiają obwody komfortu i wyposażenia wnętrza. Gdy przestają działać szyby, ogrzewanie tylnej szyby, lusterka albo gniazdo zasilania w bagażniku, właśnie od tej skrzynki zaczynam sprawdzanie.
| Typowy obwód | Przykładowy amperaż | Co może przestać działać |
|---|---|---|
| Szyby elektryczne | 25 A lub 30 A | Jedna lub kilka szyb nie reaguje na przyciski |
| Ogrzewanie tylnej szyby | 25 A | Tylna szyba nie odparowuje i nie odszrania się |
| Wycieraczka tylnej klapy | 15 A | Tylna wycieraczka nie pracuje |
| Gniazdo zasilania | 15 A | Ładowarka, kompresor albo lodówka samochodowa nie dostaje prądu |
| Lusterka podgrzewane | 7,5 A | Lustra wolniej odmarzają lub w ogóle się nie grzeją |
| Airbag lub czujniki | 7,5 A | Zapala się kontrolka układu poduszek albo elektroniki nadwozia |
Przeczytaj również: Bezpieczniki Passat B5 - Gdzie są i jak naprawić usterki?
Skrzynka pod maską
Pod maską szuka się zabezpieczeń dla układów, które mają większy pobór prądu albo odpowiadają za działanie auta w ruchu. Jeśli nie działa klakson, wycieraczki, spryskiwacze, nawiew albo wentylator chłodnicy, problem bardzo często jest właśnie tutaj.
- ABS - po przepaleniu bezpiecznika układ przeciwblokujący może zgłosić błąd i zapalić kontrolkę.
- Wentylator chłodnicy - awaria potrafi szybko podnieść temperaturę silnika, zwłaszcza w korku.
- Wycieraczki - jeżeli przestają działać w deszczu, usterka staje się od razu zauważalna.
- Klakson - drobiazg, ale bez niego łatwo przeoczyć awarię do przeglądu albo kontroli drogowej.
- Spryskiwacze - brak płynu to jedno, brak zasilania pompki to drugie.
- Nawiew i klimatyzacja - przy braku dmuchawy auto jest po prostu mało używalne zimą i latem.
W praktyce najważniejsza zasada brzmi tak: jeśli pada jeden drobny odbiornik, najpierw myśl o bezpieczniku; jeśli przestaje działać kilka niezależnych rzeczy naraz, trzeba już patrzeć szerzej na zasilanie, przekaźnik albo masę. To prowadzi do samej wymiany, bo tu najłatwiej o prosty, ale kosztowny błąd.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Bezpiecznik wymieniam dopiero wtedy, gdy wiem, że to naprawdę on. W Astrze H kluczowe jest dobranie identycznego amperażu, bo zastąpienie go mocniejszym bezpiecznikiem nie usuwa przyczyny awarii, tylko zwiększa ryzyko uszkodzenia wiązki albo odbiornika.
- Wyłącz zapłon i wszystkie odbiorniki prądu.
- Otwórz właściwą skrzynkę, czyli bagażnik albo komorę silnika.
- Wyjmij bezpiecznik wyciągaczem, a jeśli go nie ma, użyj małych szczypiec z izolacją.
- Sprawdź, czy mostek wewnątrz bezpiecznika nie jest przerwany.
- Porównaj amperaż nowego elementu z tym spalonym.
- Włóż dokładnie taki sam bezpiecznik i przetestuj obwód.
Jeśli bezpiecznik wygląda dobrze, a obwód nadal nie działa, użyj miernika ciągłości albo prostego testera napięcia. Sam ogląd potrafi mylić, szczególnie gdy pęknięcie jest bardzo małe. Ja zwykle zaczynam od najprostszej kontroli wzrokowej, ale nie kończę na niej, jeśli objaw nie znika.
Warto też pamiętać, że kolory bezpieczników pomagają w identyfikacji, ale nie zastępują opisu. W większości instalacji 12 V spotkasz standardowe wartości 5, 7,5, 10, 15, 20, 25 i 30 A, więc przy zakupie najlepiej od razu dobrać kilka najczęściej używanych rozmiarów. Z tego miejsca już prosta droga do pytania, co zrobić, gdy bezpiecznik przepala się kolejny raz.
Gdy bezpiecznik przepala się znowu, problem zwykle jest głębiej
Jednorazowe przepalenie bywa przypadkiem. Drugi lub trzeci raz to już sygnał, że w instalacji jest zwarcie, przeciążenie albo uszkodzony odbiornik. W Oplu Astrze H najczęściej widzę trzy scenariusze: przetarty przewód, padnięty element wykonawczy albo dodatkowe akcesorium podłączone bez porządnego zabezpieczenia.
| Objaw | Co sprawdzić najpierw | Dlaczego to ważne |
|---|---|---|
| Bezpiecznik pali się od razu po włączeniu | Silniczek, pompka, wiązka przy ruchomym elemencie | To zwykle krótkie zwarcie albo przeciążenie przy starcie |
| Awaria wraca po deszczu lub myciu auta | Złącza, masa, wilgoć w bagażniku lub w komorze silnika | Woda potrafi zmienić opór i ujawnić słabe styki |
| Przestaje działać kilka funkcji naraz | Zasilanie główne, przekaźniki, wspólna masa | To rzadziej jest pojedynczy bezpiecznik, częściej cały obwód |
| Problem pojawił się po montażu radia, kamery lub LED-ów | Nowe podłączenia, pobór prądu, sposób wpięcia | Akcesoria montowane „na skróty” często robią zwarcie po czasie |
Nie myliłbym tego ze słabym akumulatorem. Niski stan naładowania potrafi dawać dziwne objawy elektryczne, ale sam z siebie nie powinien regularnie palić bezpieczników. Jeśli napięcie spoczynkowe wyraźnie spada poniżej 12,4 V albo ładowanie nie trzyma w okolicach 13,8-14,7 V, najpierw sprawdź akumulator i alternator, a dopiero potem szukaj kolejnego zwarcia. Taki porządek oszczędza czas i pieniądze, bo nie wymieniasz bez końca tego samego elementu.
Jeżeli nowy bezpiecznik pali się po chwili znowu, nie traktuję tego jako „pecha”. To zwykle znak, że trzeba przejść z szybkiej wymiany do normalnej diagnostyki. I właśnie wtedy najbardziej przydaje się zestaw awaryjny oraz kilka prostych nawyków, które ograniczają problem w przyszłości.
Co warto mieć pod ręką i jak ograniczyć kłopoty z elektryką
Do Astry H trzymam w schowku mały zestaw awaryjny: bezpieczniki 5, 7,5, 10, 15, 20, 25 i 30 A, prosty wyciągacz, małą latarkę i zdjęcie schematu z własnego auta. Taki komplet kosztuje zwykle kilkadziesiąt złotych, a potrafi uratować wieczorny wyjazd, kiedy nagle zgaśnie nawiew albo przestanie działać gniazdo zasilania.
- Nie wkładaj bezpiecznika o większym amperażu „na próbę”.
- Sprawdzaj stan klem akumulatora i ich dokręcenie.
- Jeśli auto długo stało, zmierz napięcie akumulatora przed szukaniem głębszej awarii.
- Przy dokładanych akcesoriach stosuj osobne zabezpieczenie, a nie przypadkowe podpięcie pod istniejący obwód.
- Jeżeli bezpiecznik przepala się po raz kolejny, nie odkładaj tematu na później, bo koszt diagnozy rośnie z czasem.
W praktyce prosta wymiana bezpiecznika w warsztacie kosztuje zwykle niewiele, często od kilkudziesięciu złotych, ale gdy trzeba szukać zwarcia, rachunek szybko rośnie. Dlatego najlepiej zaczynać od rzeczy prostych: właściwa skrzynka, właściwy amperaż i ocena, czy problem wraca po krótkim teście. To właśnie ten porządek najczęściej daje szybki efekt bez niepotrzebnych wydatków.
Jak korzystać z tego opisu przy kolejnej usterce
Astra H dobrze znosi logiczną diagnostykę: najpierw lokalizacja, potem opis obwodu, na końcu dopiero głębsza elektryka. Gdy objaw pasuje do konkretnej skrzynki, połowa pracy jest już wykonana, bo nie szukasz awarii „wszędzie naraz”, tylko w jednym, sensownym miejscu.
Jeśli chcesz podejść do tematu rozsądnie, zacznij od trzech rzeczy: właściwej skrzynki, prawidłowego amperażu i odpowiedzi na pytanie, czy usterka wraca. To wystarczy, żeby odsiać większość drobnych problemów i nie przepłacać za niepotrzebne części. Gdy objawy nie znikają, trzeba już sprawdzić przewody, masy oraz stan akumulatora i ładowania, bo wtedy bezpiecznik jest tylko początkiem diagnozy, a nie jej końcem.
