Układ elektryczny w Passacie B5 jest prosty tylko na pierwszy rzut oka. Gdy przestaje działać zapalniczka, nawiew, wycieraczki albo światła, zwykle winna jest konkretna wkładka, ale zdarza się też przekaźnik, słaba masa albo problem z akumulatorem. Poniżej rozkładam ten temat na praktyczne części: gdzie szukać skrzynki, które obwody warto sprawdzić najpierw i jak wymienić bezpiecznik bez ryzyka dalszych uszkodzeń.
Najkrócej o układzie bezpieczników w Passacie B5
- Główna skrzynka jest po lewej stronie deski, przy drzwiach kierowcy.
- W aucie są też panele przekaźników oraz skrzynka w komorze silnika.
- Najczęściej sprawdza się obwody zapalniczki, nawiewu, wycieraczek, pompy paliwa i oświetlenia.
- Jeśli przepala się ta sama wkładka, problem zwykle leży w zwarciu albo uszkodzonym odbiorniku, nie w samym bezpieczniku.
- Przy dziwnych usterkach warto najpierw ocenić akumulator, klemy i punkty masowe.

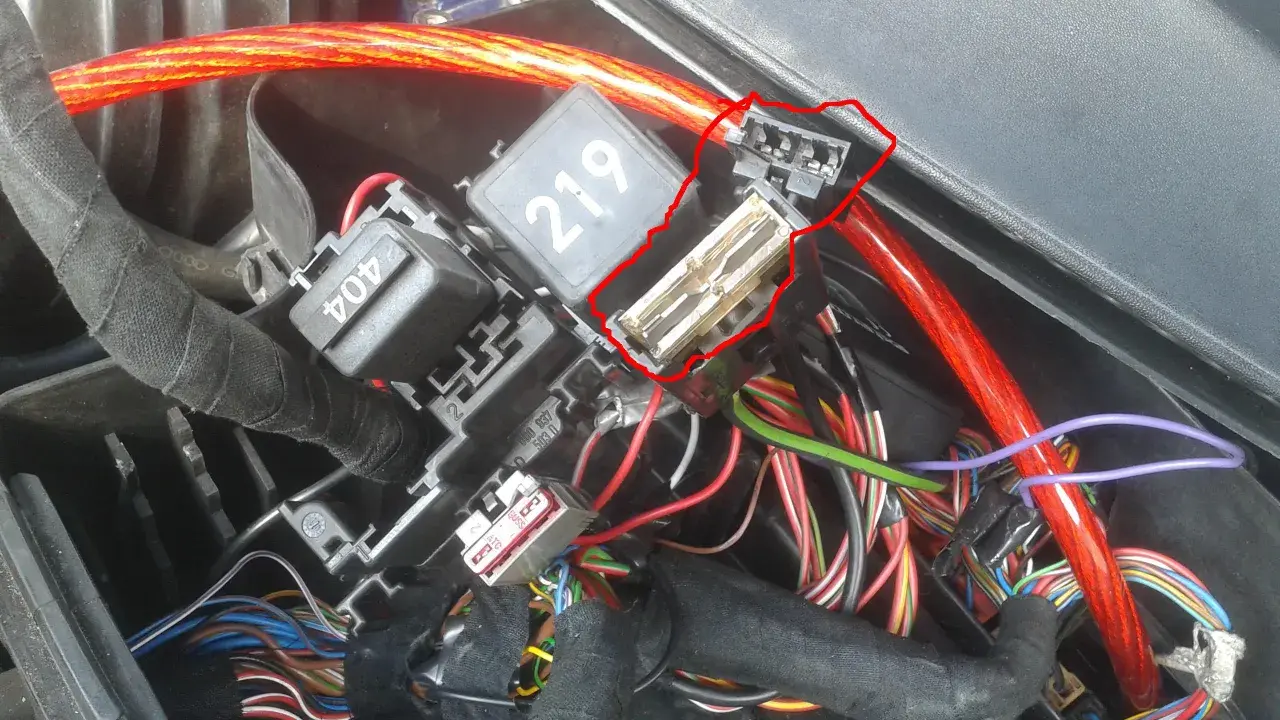

Gdzie w Passacie B5 są bezpieczniki i przekaźniki
W tym modelu nie ma jednej, jedynej skrzynki, którą trzeba znać na pamięć. Z praktycznego punktu widzenia liczą się trzy miejsca: główna skrzynka bezpieczników po lewej stronie deski rozdzielczej przy drzwiach kierowcy, panele przekaźników ukryte pod osłoną oraz skrzynka w komorze silnika dla obwodów o większym poborze prądu.Do głównej skrzynki dostajesz się po otwarciu drzwi kierowcy i zdjęciu bocznej osłony. W zależności od rocznika i wersji wyposażenia opis części pozycji może się różnić, dlatego nie warto kopiować jednej rozpiski do każdego egzemplarza bez sprawdzenia numeru VIN, rocznika i tabliczki z legendą. W autach po modernizacji z 05/2002 część przypisań bywa inna niż w starszych wersjach 3B.
- Główna skrzynka w kabinie odpowiada za większość codziennych odbiorników.
- Panel przekaźników obsługuje m.in. wybrane funkcje zasilania po zapłonie, pompę paliwa, klakson czy obwody komfortu.
- Skrzynka w komorze silnika chroni obwody silnikowe i elementy o większym poborze, takie jak sterowanie silnikiem, pompy, podgrzewacze albo wentylatory.
Jeśli wiesz już, gdzie szukać, łatwiej przejść do konkretnych pozycji, które w praktyce padają najczęściej. To oszczędza czas i od razu zawęża diagnozę.
Które obwody najczęściej sprawdza się w pierwszej kolejności
Przy awarii elektryki zaczynam od tych wkładek, które mają największy wpływ na codzienną jazdę. W Passacie B5 najczęściej interesują mnie obwody związane z gniazdem 12 V, nawiewem, wycieraczkami, pompą paliwa, światłami i wyposażeniem komfortowym. Warto pamiętać, że numeracja może się lekko różnić zależnie od rocznika, ale poniższe pozycje to najlepszy punkt startowy.
| Bezpiecznik | Co chroni | Dlaczego to ważne |
|---|---|---|
| F33 15 A | Zapalniczka / gniazdo 12 V | Pierwszy podejrzany, gdy nie działa ładowarka, transmiter albo uchwyt do telefonu. |
| F24 25 A | Wycieraczki i spryskiwacze reflektorów | Jeśli padają podczas deszczu, auto robi się po prostu niebezpieczne. |
| F25 30 A | Dmuchawa, klimatyzacja, czasem dach | Brak nawiewu zimą wygląda jak drobiazg, ale szybko psuje komfort i odparowanie szyb. |
| F27 15 A | Tylna wycieraczka i spryskiwacz | Częsty problem w kombi, szczególnie przy zabrudzeniu lub wilgoci w instalacji klapy. |
| F28 20 A | Pompa paliwa | Jeśli silnik kręci, ale nie odpala, to jedna z pierwszych rzeczy do sprawdzenia. |
| F32 20 A | Sterowanie silnikiem | Gdy gaśnie kontrola nad pracą jednostki, problem może wyglądać jak awaria poważniejsza niż jest w rzeczywistości. |
| F39 15 A | Światła awaryjne | Przydatne nie tylko w awarii, ale też jako wskaźnik stanu zasilania w całym obwodzie. |
| F40 25 A | Klakson | Jeśli milknie, warto sprawdzić nie tylko wkładkę, ale też sam przycisk i masę. |
| F41 / F42 25 A | ABS / ESP | Tu już nie ma miejsca na zgadywanie, bo układ bezpieczeństwa powinien działać bez kompromisów. |
| F1 15 A | Podgrzewane spryskiwacze | Mały obwód, ale zimą potrafi być uciążliwy, gdy przestaje działać. |
Ta lista nie zastępuje pełnej rozpiski dla konkretnego rocznika, ale w praktyce prowadzi szybciej niż przypadkowe wyciąganie kolejnych wkładek. Jeżeli po sprawdzeniu tych pozycji usterka nadal nie jest jasna, trzeba przejść do diagnozy zasilania i przekaźników.
Jak odróżnić spalony bezpiecznik od problemu z przekaźnikiem albo akumulatorem
Jeśli dany obwód milknie nagle, nie zaczynam od losowej wymiany wkładek. Najpierw ustalam, czy problem dotyczy jednego odbiornika, czy całej grupy zasilania.
Gdy nie działa jeden odbiornik
Jeżeli przestaje działać tylko zapalniczka, tylna wycieraczka albo jedno światło, pierwszym tropem jest bezpiecznik, jego gniazdo i sam element, który pobiera prąd. Sprawny bezpiecznik powinien mieć zasilanie po obu stronach; jeśli napięcie jest tylko z jednej, wkładka jest przerwana. Gdy napięcia nie ma po żadnej stronie, problem leży przed skrzynką.
Przeczytaj również: Bieg nie wchodzi w manualu? Diagnoza sprzęgła i skrzyni biegów
Gdy znika kilka funkcji naraz
Jeśli znikają np. nawiew, wycieraczki i część osprzętu po zapłonie, podejrzewam przekaźnik odciążenia X, zasilanie po stacyjce, klemy albo masę. Tu akumulator też ma znaczenie: zdrowy po postoju zwykle pokazuje około 12,6 V, podczas pracy silnika ładowanie powinno mieścić się mniej więcej w zakresie 13,8-14,5 V, a przy rozruchu napięcie nie powinno dramatycznie siadać poniżej 10 V.
W praktyce to ważne, bo słabe napięcie potrafi wyglądać jak „elektryka padła”, choć realny problem zaczyna się od zasilania, a nie od samej wkładki. Kiedy to rozróżnisz, następny krok jest już prosty: bezpieczna wymiana albo świadoma naprawa źródła przeciążenia.
| Objaw | Co sprawdzam najpierw | Co to zwykle oznacza |
|---|---|---|
| Nie działa jeden odbiornik | Bezpiecznik, gniazdo, sam odbiornik | Usterka jest lokalna i najczęściej szybka do znalezienia. |
| Nie działa kilka funkcji naraz | Przekaźnik, zasilanie po zapłonie, masa | To rzadziej jest jedna spalona wkładka. |
| Nowy bezpiecznik znów się przepala | Zwarcie, wiązka, uszkodzony element | Tu trzeba szukać przyczyny, nie zwiększać amperażu. |
| Raz działa, raz nie działa | Klemy, utlenione styki, wilgoć | Typowy scenariusz dla starszej instalacji i gniazd z korozją. |
Jak wymienić bezpiecznik bez ryzyka pomyłki
Wkładka bezpiecznika nie jest dekoracją, tylko ostatnią barierą przed przegrzaniem przewodu. Dlatego wymiana ma być szybka, ale nie chaotyczna.
- Wyłącz zapłon i wszystkie odbiorniki, które mogłyby pobierać prąd.
- Otwórz osłonę skrzynki i znajdź numer wkładki w legendzie albo na pokrywie.
- Wyjmij bezpiecznik szczypcami lub specjalnym chwytakiem.
- Sprawdź, czy metalowy mostek w środku nie jest przerwany albo przypalony.
- Włóż nową wkładkę o tym samym amperażu.
- Uruchom tylko ten obwód i zobacz, czy działa stabilnie.
- Jeśli nowy bezpiecznik przepala się od razu, przerwij diagnozę i szukaj zwarcia lub uszkodzonego elementu.
Największy błąd, jaki widzę w starszych autach, to wkładanie „na próbę” większego bezpiecznika. To nie naprawia instalacji, tylko zwiększa ryzyko uszkodzenia przewodów, gniazda albo modułu sterującego. Kolor wkładki może pomóc, ale nie zastąpi numeru i amperażu.
Jakie elektryczne usterki w Passacie B5 mylą się z awarią bezpiecznika
W starszym Passacie samo słowo „bezpiecznik” bywa nadużywane. W praktyce część problemów wygląda identycznie, a winny jest zupełnie inny element instalacji.
- Utlenione styki w skrzynce - bezpiecznik wygląda dobrze, ale kontakt jest słaby i obwód działa raz na jakiś czas.
- Wilgoć pod wykładziną lub w okolicy modułów - szczególnie gdy auto miało przeciek z podszybia, szyby albo odpływów.
- Przekaźnik odciążenia X - to element, który odcina część odbiorników po stacyjce, żeby nie przeciążać układu; gdy szwankuje, nawiew i osprzęt potrafią umierać naraz.
- Uszkodzona wiązka w drzwiach lub klapie - częsty trop przy centralnym zamku, szybách i tylnej wycieraczce.
- Słaby alternator lub klemy - auto zaczyna zachowywać się jakby „gubiło prąd”, choć bezpiecznik jest cały.
Jeżeli problem wraca po każdej wymianie tej samej wkładki, nie szukam dłużej „mocniejszego” bezpiecznika, tylko miejsca przeciążenia. Zwykle to właśnie tam leży oszczędność czasu i pieniędzy, a nie w kolejnej paczce wkładek.
Co warto mieć zapisane i w schowku, zanim elektryka znowu zgaśnie
W takim aucie dobrze działa prosty zestaw awaryjny. Nie rozwiązuje wszystkiego, ale pozwala wrócić do domu albo szybko sprawdzić, czy problem jest drobiazgiem, czy już naprawą warsztatową.
- Komplet bezpieczników 5, 10, 15, 20, 25 i 30 A.
- Mały chwytak do bezpieczników albo cienkie szczypce z izolacją.
- Latarka, bo w bocznej skrzynce przy drzwiach łatwo coś przeoczyć.
- Zdjęcie legendy skrzynki z telefonu, najlepiej własne, z konkretnego egzemplarza.
- Notatka o roczniku i wersji wyposażenia, jeśli auto ma hak, dodatkowe ogrzewanie, alarm albo instalację taxi.
Jeśli miałbym zostawić jedną praktyczną radę, to tę: w Passacie B5 najwięcej czasu oszczędza nie zgadywanie, tylko spokojne sprawdzenie numeru, amperażu, zasilania i masy. Dzięki temu łatwiej odróżnić prostą usterkę od problemu w instalacji, akumulatorze albo przekaźniku, zanim wymiana drobnej wkładki zamieni się w niepotrzebną gonitwę za błędem.
