W Seacie Ibizie układ elektryki potrafi być zaskakująco praktyczny, ale tylko wtedy, gdy wiesz, gdzie szukać i jak czytać oznaczenia. Poniżej zebrałem to tak, żebyś mógł szybko znaleźć właściwą skrzynkę, zrozumieć rozpisę bezpieczników i przekaźników oraz sprawdzić typowe obwody bez zgadywania. To ważne zwłaszcza przy usterkach nawiewu, wycieraczek, radia, szyb czy gniazda 12 V, bo w tych autach jeden element potrafi wyłączyć kilka funkcji naraz.
Najkrócej: w Ibizie decydują rocznik, lokalizacja skrzynki i amperaż
- W zależności od generacji skrzynki bezpieczników są w kabinie, w komorze silnika i czasem w dodatkowym uchwycie pod kierownicą.
- Układ różni się między 6L, 6J i 6F/KJ, więc jedna uniwersalna tabelka nie istnieje.
- Najczęściej sprawdza się obwody zapalniczki, nawiewu, wycieraczek, centralnego zamka, radia, szyb i ogrzewania tylnej szyby.
- Bezpiecznik zawsze wymieniaj na taki sam kolor i taki sam amperaż, nigdy na mocniejszy.
- Jeśli nowy bezpiecznik przepala się ponownie, problem zwykle leży w zwarciu, wiązce albo samym odbiorniku, a nie w bezpieczniku.
- W nowszych Ibizach część przekaźników jest opisana pośrednio jako cewki przekaźników albo zintegrowana z modułami sterującymi.
Gdzie szukać skrzynek bezpieczników i przekaźników w Ibizie
Najpierw trzeba ustalić generację auta, bo od tego zależy cały układ. W Seat Ibiza z lat 2002-2007 skrzynka w kabinie zwykle znajduje się po lewej stronie deski rozdzielczej, za pokrywą, a dodatkowa skrzynka siedzi w komorze silnika na akumulatorze. W nowszych odmianach 2008-2015 oraz 2017-2026 logika jest podobna: kabina po lewej stronie deski, a pod maską osobna skrzynka w pobliżu akumulatora. W części wersji spotkasz też uchwyt z dodatkowymi bezpiecznikami lub PTC pod kierownicą.
| Generacja Ibizy | Najczęstsza lokalizacja | Co warto tam sprawdzić najpierw |
|---|---|---|
| 6L, 2002-2007 | Lewa strona deski rozdzielczej, komora silnika na akumulatorze, dodatkowy uchwyt pod kierownicą w części wersji | Oświetlenie, radio, wycieraczki, szyby, bezpieczniki główne na akumulatorze |
| 6J, 2008-2015 | Lewa strona deski za panelem, pod maską nad akumulatorem, w niektórych wersjach uchwyt relay holder | Gniazdo 12 V, klimatyzację, światła, PTC i obwody dodatkowe |
| 6F / KJ, 2017-2026 | Lewa strona deski za pokrywą oraz skrzynka w komorze silnika | Nawiew, multimedia, centralny zamek, wspomaganie, układ ładowania i ABS/ESC |
W praktyce najlepszy punkt wyjścia jest prosty: najpierw sprawdzasz wnętrze, potem komorę silnika, a dopiero na końcu szukasz bardziej nietypowych punktów serwisowych. Gdy już wiesz, gdzie są skrzynki, trzeba jeszcze umieć czytać oznaczenia, bo sam numer bez znajomości amperażu niewiele mówi.
Jak czytać rozpiskę bezpieczników i nie pomylić wersji
Tu najczęściej pojawia się błąd. Kierowca widzi numer bezpiecznika, wyciąga pierwszy lepszy zamiennik i zakłada, że „będzie pasował, skoro wszedł”. Ja tego nie robię, bo w elektryce samochodowej rozmiar to za mało. Liczy się też amperaż, czyli maksymalny prąd, jaki bezpiecznik ma przepuścić zanim odetnie obwód. Zbyt mocny bezpiecznik nie rozwiązuje problemu, tylko potrafi dobić przewody albo moduł.
| Kolor | Typowy amperaż | Do czego zwykle pasuje |
|---|---|---|
| Beżowy / jasnobrązowy | 5 A | Obwody sterujące, czujniki, diagnostyka |
| Brązowy | 7,5 A | Moduły, przełączniki, sygnały pomocnicze |
| Czerwony | 10 A | Lekkie odbiorniki i część pomp |
| Niebieski | 15 A | Światła, sondy, wybrane pompy i przekaźniki |
| Żółty | 20 A | Klakson, gniazda zasilania, niektóre obwody pomocnicze |
| Biały / transparentny | 25 A | Radio, wybrane wentylatory i mocniejsze obwody |
| Zielony | 30 A | Nawiew, wycieraczki, ogrzewanie szyby, szyby elektryczne |
| Pomarańczowy | 40 A | Centralny zamek, zasilania główne, część układów komfortu |
W dokumentacji SEAT-a ważna jest jeszcze jedna zasada: jeden odbiornik może mieć kilka bezpieczników, a kilka odbiorników może być chronionych jednym bezpiecznikiem. To dlatego nie wolno zgadywać po nazwie jednego elementu, tylko trzeba patrzeć na konkretny rocznik i wersję wyposażenia. Następny krok to już praktyka, czyli które pozycje w kabinie psują się najczęściej.

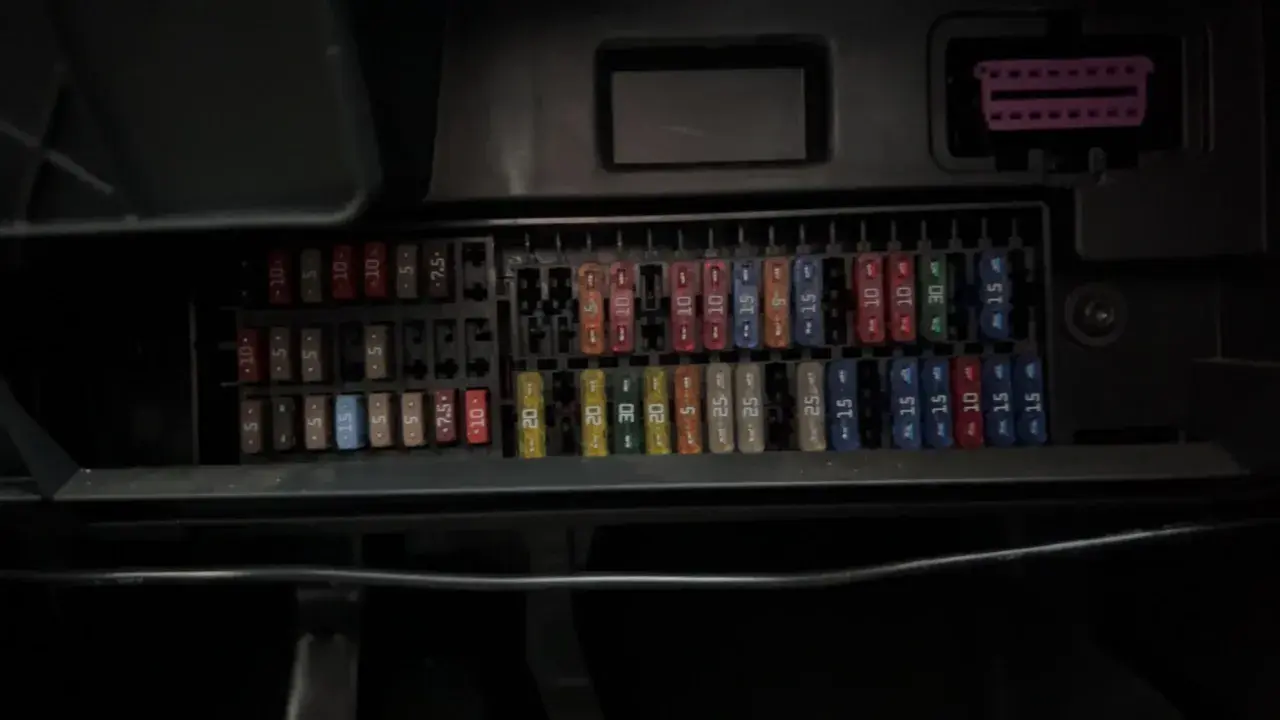

Najczęściej sprawdzane bezpieczniki w kabinie
Jeżeli w Ibizie przestaje działać coś z codziennej eksploatacji, to zwykle winny jest właśnie bezpiecznik z kabinowej skrzynki. W nowszych rocznikach 2017-2026 najczęściej wracam do gniazda 12 V, nawiewu, wycieraczek, radia, ogrzewania tylnej szyby i elektrycznych szyb. W starszej Ibizie 6L logika jest podobna, ale numery potrafią być inne, więc traktuję poniższe pozycje jako praktyczne punkty kontrolne, a nie świętą tabelę dla każdego egzemplarza.
| Obwód | Typowy objaw awarii | Przykładowe numery w nowszej Ibizie |
|---|---|---|
| Gniazdo 12 V / zapalniczka | Ładowarka nie działa, nawigacja gaśnie, brak zasilania akcesoriów | 2, 4 lub 55, zależnie od rocznika |
| Nawiew / Climatronic | Wentylator kabiny milczy albo działa tylko na wybranych biegach | 8 lub 56 |
| Wycieraczki przedniej szyby | Pióra nie ruszają albo stają w losowym miejscu | 18 |
| Radio / multimedia | Brak dźwięku, ekran nie wstaje, reset po przekręceniu kluczyka | 19 |
| Ogrzewanie tylnej szyby | Para nie schodzi, przycisk świeci, ale szyba nie grzeje | 20 |
| Elektryczne szyby | Jedne drzwi nie reagują, pozostałe działają normalnie | 17 i 33 |
| Klakson | Brak sygnału dźwiękowego lub działa tylko czasem | 36 |
| Tylna wycieraczka / dysze | Brak pracy tylnej wycieraczki albo podgrzewanych dysz | 43 |
| Podgrzewane lusterka | Lustra nie odparowują i nie grzeją | 59 |
| Hak holowniczy | Przyczepa nie ma zasilania lub nie działają światła przyczepy | 1, 10, 60 lub 61 |
Jeżeli patrzysz na starszą Ibizę 6L, przydatne bywają także konkretne przykłady: zapalniczka często siedzi pod numerem 49, wycieraczki pod 44, a klakson pod 52. To dobre przypomnienie, że funkcja się powtarza, ale numer potrafi się przesunąć. Dlatego po kabinie zawsze zaglądam też pod maskę, gdzie siedzą obwody o dużo większym znaczeniu dla pracy silnika.
Co kryje skrzynka w komorze silnika
Ta skrzynka jest ważniejsza, niż wielu kierowców zakłada. Właśnie tam siedzą obwody związane z wtryskiem, rozruchem, ABS-em, wentylatorem chłodnicy i częścią układów emisji spalin. Jeśli Ibiza nie odpala, gaśnie po chwili albo zgłasza kilka kontrolek naraz, ja zaczynam właśnie tutaj. W starszych wersjach na akumulatorze mogą być też bezpieczniki metalowe o dużym prądzie znamionowym, których nie warto ruszać bez wiedzy i odpowiednich narzędzi.
| Nr | Typowy obwód | Dlaczego to ważne |
|---|---|---|
| 1 | Moduł wtrysku silnika | Bez tego sterownik może nie podać paliwa albo nie uruchomić silnika |
| 3 | Sondy lambda | Wpływają na mieszankę i kontrolkę silnika |
| 4 | Przekaźnik pompy paliwa / moduł wskaźników | Częsty trop przy problemie „kręci, ale nie odpala” |
| 6 | Cewki zapłonowe albo przekaźnik świec żarowych | Tu szybko wychodzą problemy z zapłonem lub zimnym startem w dieslu |
| 8 | Wtryskiwacze i cewka przekaźnika EKP | Przy awarii silnik potrafi pracować nierówno albo wcale nie zapalić |
| 10 | Zasilanie referencyjne Vref dla gatewaya i BCM | Jeżeli tu coś siada, potrafi rozsypać się więcej niż jedna funkcja komfortu |
| 14 | Moduł wtrysku silnika, główny przekaźnik silnika, ESC | To jeden z ważniejszych punktów przy błędach zasilania i kontroli trakcji |
| 18 | Rozrusznik | Jeśli rozrusznik milczy, warto tu zajrzeć przed wymianą droższych części |
| 20 | Pompa ABS / ESC | Tu szuka się przy kontrolek ABS i ESP |
| 21 | Zawory ABS / ESC | Pomaga zawęzić problem, gdy układ hamulcowy zgłasza błąd |
| 24-28 | Wentylator chłodnicy i PTC | Ważne w autach z klimatyzacją, ogrzewaniem pomocniczym i dużym obciążeniem termicznym |
Właśnie w tej skrzynce różnica między rocznikami i silnikami jest największa, więc nie traktowałbym jej jak uniwersalnej mapy dla całej Ibizy. Jeśli po drodze trafisz na opis metalowego bezpiecznika wysokoprądowego, lepiej przerwać i sprawdzić dokumentację albo oddać auto do serwisu, niż testować przypadkowe zamienniki. Z tej skrzynki naturalnie przechodzimy do przekaźników, bo to one często mylą tropy bardziej niż sam bezpiecznik.
Jak działa przekaźnik i dlaczego czasem myli tropy
Przekaźnik to w uproszczeniu elektryczny przełącznik sterowany małym prądem, który podaje większe zasilanie do odbiornika. W praktyce oznacza to, że uszkodzenie przekaźnika może wyglądać jak padnięty bezpiecznik, spalony silniczek albo problem z modułem komfortu. W Ibizie często widać to po opisach typu przekaźnik główny silnika, przekaźnik pompy paliwa, cewka przekaźnika DWP albo cewka przekaźnika SCR.
| Opis w tabeli | Co to zwykle znaczy | Na co wskazuje objaw |
|---|---|---|
| Przekaźnik zapłonu / główny przekaźnik silnika | Zasilanie układów potrzebnych do startu i pracy ECU | Silnik kręci, ale nie łapie albo gaśnie po chwili |
| Przekaźnik pompy paliwa | Włącza pompę lub obwód zasilania paliwem | Brak ciśnienia paliwa i problem z odpalaniem |
| Cewka przekaźnika DWP | Zarządza tylną wycieraczką i częścią obwodu mycia | Tylna szyba przestaje być użyteczna podczas deszczu |
| Przekaźnik świec żarowych | Obsługuje dogrzewanie diesla | Trudny rozruch zimą i nierówna praca po odpaleniu |
| Cewka przekaźnika SCR | Dotyczy układu selektywnej redukcji emisji | Kontrolki emisji, komunikaty o AdBlue lub ograniczeniu mocy |
W nowszych Ibizach nie zawsze zobaczysz klasyczny, wymienny przekaźnik w formie osobnej kostki. Część funkcji siedzi w module BCM albo w sterowniku silnika, więc przekaźnik bywa już bardziej logiczną częścią obwodu niż osobnym elementem do wyjęcia palcami. To ważne rozróżnienie, bo od razu podpowiada, czy wystarczy wymiana bezpiecznika, czy trzeba szukać dalej.
Jak wymienić bezpiecznik bez ryzyka
Ja zawsze zaczynam od wyłączenia zapłonu, świateł i wszystkich odbiorników, a dopiero potem otwieram skrzynkę. To nie jest przesada, tylko zwykła ochrona instalacji. Potem robię trzy rzeczy: sprawdzam opis w instrukcji albo na pokrywie, wyjmuję bezpiecznik i patrzę, czy metalowy mostek w środku jest przerwany, a następnie wkładam identyczny zamiennik. Jeśli nowy bezpiecznik przepala się od razu, nie próbuję „ratować się” mocniejszym.
- Wyłącz zapłon i odczekaj chwilę, aż moduły przejdą w stan spoczynku.
- Otwórz właściwą skrzynkę i porównaj numer z opisem dla Twojego rocznika.
- Wyjmij bezpiecznik szczypczykami lub chwytakiem z zestawu.
- Sprawdź, czy mostek w środku jest cały, nadtopiony albo całkiem przerwany.
- Włóż bezpiecznik o takim samym kolorze i takim samym amperażu.
- Testuj obwód, ale jeśli problem wraca, nie wkładaj większego bezpiecznika.
W samochodzie dobrze mieć prosty zestaw zapasowych bezpieczników 5 A, 10 A, 15 A, 20 A i 30 A. To drobiazg, który potrafi uratować dzień, ale tylko wtedy, gdy używasz go mądrze. Z takiej wymiany naturalnie przechodzę do sytuacji, w których bezpiecznik jest tylko skutkiem, a nie przyczyną.
Kiedy problem leży głębiej niż bezpiecznik
Jeżeli ten sam bezpiecznik pali się po kilku minutach albo od razu po założeniu nowego, to w grę wchodzi zwarcie, uszkodzony silniczek, przetarta wiązka albo zawilgocony moduł. W Ibizie dość często winne są też zaśniedziałe styki, pęknięta masa lub słaby akumulator, który wywołuje dziwne objawy w elektronice komfortu. Wtedy wymiana bezpiecznika daje tylko chwilowy efekt i problem wraca szybciej, niż zdążysz zamknąć pokrywę.
Ja patrzę na to tak: jeśli jeden obwód nie działa, szukam bezpiecznika; jeśli dwa-trzy układy padają naraz, zaczynam myśleć o zasilaniu, masach i module sterującym. Przy objawach typu wolno kręcący rozrusznik, przygasające kontrolki, reset radia albo losowe błędy po deszczu, nie warto zamykać diagnozy na samym bezpieczniku. Wtedy dużo bardziej prawdopodobne jest, że problem siedzi w akumulatorze, połączeniach albo w wiązce, niż w jednej spalonej wkładce.
Co jeszcze sprawdzić, gdy bezpiecznik wygląda na winowajcę
Najbardziej użyteczna zasada jest prosta: nie zatrzymuj się na samym elemencie, tylko na całym obwodzie. Sprawdź, czy gniazdo nie jest zalane, czy wtyczka odbiornika siedzi pewnie, czy przewód nie jest przetarty przy przegubie drzwi, a w komorze silnika czy na skrzynce nie ma śladów wilgoci. Przy elektryce i akumulatorze małe niedopatrzenie potrafi dać objawy większej awarii niż jest w rzeczywistości.
- Jeżeli padły tylko szyby lub wycieraczki, szukaj najpierw bezpiecznika, przełącznika i silniczka.
- Jeżeli nie działa kilka funkcji komfortu naraz, sprawdź masy, akumulator i moduł BCM.
- Jeżeli problem pojawia się po deszczu, obejrzyj skrzynkę pod maską i wtyczki przy podszybiu.
- Jeżeli auto odpala raz lepiej, raz gorzej, zrób też test akumulatora i ładowania alternatora.
- Jeżeli ślad przepalenia wraca po krótkiej jeździe, nie eksploatuj auta „na próbę”, tylko szukaj zwarcia.
Właśnie tak podchodzę do elektryki w Ibizie: najpierw szybka identyfikacja skrzynki, potem właściwy bezpiecznik, a na końcu dopiero przekaźniki, wiązki i zasilanie główne. Taka kolejność oszczędza czas i ogranicza ryzyko przypadkowych szkód, a przy tej marce to naprawdę robi różnicę.
