W starszym Audi A4 B5 elektryka lubi zaskakiwać, ale w większości przypadków winny jest konkretny obwód, a nie „cała instalacja”. W tym poradniku rozkładam na czynniki pierwsze bezpieczniki audi a4 b5, pokazuję ich układ, najważniejsze numery i to, jak dojść do przyczyny awarii bez zgadywania. Dorzucam też praktyczne wskazówki dotyczące akumulatora, masy i przekaźników, bo właśnie tam zaczyna się sporo pozornie losowych problemów.
Najważniejsze rzeczy, które przydadzą się od razu
- Główna skrzynka bezpieczników jest po lewej stronie deski, a przekaźniki siedzą niżej, pod osłoną w lewej przestrzeni na nogi.
- W B5 układ trzeba czytać razem z wyposażeniem auta, bo część pozycji zmienia się zależnie od wersji i rocznika.
- Najczęściej sprawdzam obwody wycieraczek, pompy paliwa, sterowania silnika, świateł mijania, nawiewu i centralnego zamka.
- Bezpiecznik wymieniaj wyłącznie na taki sam amperaż, bo większy nie naprawia usterki, tylko ją maskuje.
- Jeśli wkładka przepala się ponownie, problem zwykle leży w zwarciu, przekaźniku albo wiązce, nie w samym bezpieczniku.
Gdzie w Audi A4 B5 szukać bezpieczników i przekaźników

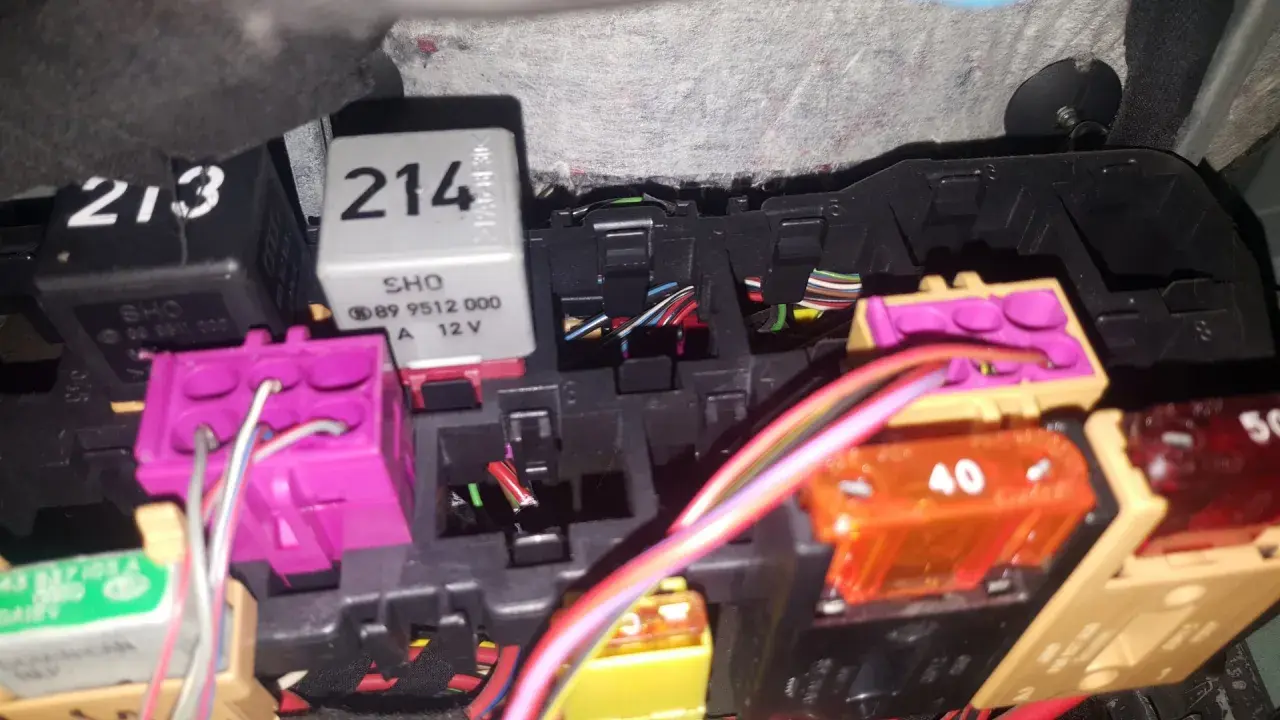

W B5 główna skrzynka bezpieczników siedzi w kabinie, po lewej stronie boczku deski rozdzielczej. Po zdjęciu osłony widać listwę z bezpiecznikami, a w klipsie zwykle leżą plastikowe szczypce do ich wyjmowania. W niektórych autach obok trafia się też korbka do awaryjnej obsługi szyberdachu, więc to miejsce jest bardziej „serwisowe” niż wygląda na pierwszy rzut oka.Przekaźniki są osobno, na centralnej płycie rozdzielczej pod deską, za osłoną w lewej przestrzeni na nogi. To ważne rozróżnienie, bo wiele osób szuka wszystkiego w jednym miejscu i traci czas. Ja przy tym modelu zawsze zaczynam od podziału na trzy strefy: kabinową skrzynkę bezpieczników, blok przekaźników pod deską i ewentualne dodatkowe zabezpieczenia w komorze silnika.
| Miejsce | Co tam znajdziesz | Dlaczego to ważne |
|---|---|---|
| Lewy boczek deski | Główna skrzynka bezpieczników | Tu zaczyna się większość prostych diagnoz |
| Za osłoną lewego footwella | Płyta przekaźników | Tu szukam problemów z pompą, światłami i wycieraczkami |
| Komora silnika | Dodatkowy blok przekaźników i bezpieczników w zależności od wersji | Obsługuje mocniejsze obwody i wyposażenie dodatkowe |
| Wersje specjalne | Osobne zabezpieczenia instalacji taxi lub innych dodatków | Mogą zmieniać układ względem zwykłej wersji |
W praktyce to właśnie wyposażenie decyduje o tym, czy dany bezpiecznik w ogóle występuje. Sedan, Avant, auto z tempomatem, szyberdachem, podgrzewanymi fotelami albo instalacją taksówkową potrafią różnić się detalami, więc zawsze porównuję opis z konkretnym egzemplarzem, nie z „uniwersalnym” obrazkiem z internetu. To oszczędza czas i ogranicza błędy już na starcie.
Jak czytać numerację i które obwody psują się najczęściej
Układ bezpieczników w B5 czytam od objawu, nie od numeru na ślepo. W tej generacji część pozycji jest stała, ale wyposażenie potrafi przesunąć interpretację, dlatego poniżej zebrałem te obwody, które w praktyce najczęściej mają znaczenie dla kierowcy. Warto zapamiętać przede wszystkim to, że w jednym aucie te same numery mogą obsługiwać różne dodatki, zależnie od wersji.
| Nr | Amperaż | Co zwykle zasila | Po co to zapamiętać |
|---|---|---|---|
| 2 | 10 A | Kierunkowskazy | Jeśli nie migają, zaczynam od tego miejsca |
| 6 | 5 A | Centralny zamek, lampki do czytania | Częsty trop przy „martwym” wnętrzu |
| 13 | 10 A | Światła stop | Pomaga przy awarii świateł hamowania |
| 14 | 10 A | Oświetlenie wnętrza, lampki, alarm | Przydaje się, gdy kabina przestaje reagować |
| 18 / 19 | 10 A | Prawe i lewe światło drogowe | Światła długie są rozdzielone na stronę |
| 20 / 21 | 15 A | Prawe i lewe światło mijania | Jeśli gaśnie tylko jedna strona, sprawdzam parę osobno |
| 24 | 25 A | Wycieraczki i pompka spryskiwaczy | Jeden z najważniejszych punktów przy deszczu i zimie |
| 25 | 30 A | Nawiew i klimatyzacja | Gdy nie działa dmuchawa, to jeden z pierwszych tropów |
| 26 | 30 A | Ogrzewanie tylnej szyby, lusterka, obieg zamknięty | Typowy problem po jesieni i zimie |
| 28 | 15 A | Pompa paliwa | Kluczowy bezpiecznik przy problemie z odpalaniem |
| 29 | 15 A | Sterowanie silnika | Jeśli silnik nie dostaje zasilania, objawy są szerokie |
| 31 | 15 A | Światła cofania, tempomat, automat, gniazdo diagnostyczne | Pomaga, gdy kilka funkcji przestaje działać naraz |
| 33 | 15 A | Zapalniczka i gniazdo 12 V | Jeden z najczęściej sprawdzanych punktów |
| 37 | 15 A | Telefon, radio | Przy awarii audio warto zacząć właśnie tu |
| 38 | 15 A | Oświetlenie bagażnika, centralny zamek | Wskazuje na wspólny problem z zasilaniem komfortu |
| 41 | 25 A | Układ ABS, pompa hydromodulatora | Przy kontrolce ABS nie pomijam tej pozycji |
| 42 | 40 A | Dodatkowy wentylator | Ważny, gdy rośnie temperatura albo wentylator milczy |
| 44 | 30 A | Podgrzewane fotele | Sprawdza się przy problemach z ogrzewaniem siedzeń |
Wersje z bogatszym wyposażeniem mogą mieć też dodatkowe pozycje dla telefonu, nawigacji, lusterek składanych albo instalacji taxi. Dlatego nie traktuję tej tabeli jak sztywnego dogmatu, tylko jak bardzo dobry punkt startowy. Jeśli obwód nie pasuje do wyposażenia auta, przechodzę do opisu na konkretnej płycie i dopiero wtedy szukam dalej.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Ja przy starszym Audi zawsze odłączam masę akumulatora, zanim zacznę grzebać przy instalacji. To prosty nawyk, który oszczędza zwarć i przypadkowych uszkodzeń, a przy okazji przypomina, że po odłączeniu zasilania radio może wymagać kodu, a zegar i funkcje komfortowe trzeba ustawić ponownie. W takiej pracy pośpiech zwykle tylko wydłuża całą diagnozę.
- Wyłącz zapłon i odczekaj chwilę, aż elektronika przejdzie w uśpienie.
- Odłącz masę akumulatora, jeśli chcesz pracować przy skrzynce lub gnieździe zasilania.
- Otwórz boczną osłonę deski i wyjmij bezpiecznik plastikowymi szczypcami.
- Sprawdź wkładkę pod światło albo miernikiem ciągłości.
- Włóż nowy bezpiecznik o identycznym amperażu.
- Uruchom obwód i obserwuj, czy problem nie wraca od razu.
Jeśli wkładka jest nadtopiona przy stykach albo gniazdo ma zielony nalot, sama wymiana bezpiecznika nie wystarczy. Wtedy czyści się styki, sprawdza opór połączenia i dopiero wraca do obciążenia. Najgorszy ruch to włożenie większego bezpiecznika „na próbę”, bo to tylko przesuwa problem i potrafi uszkodzić przewód albo odbiornik.
Przekaźniki, gdy bezpiecznik jest cały
Gdy bezpiecznik jest dobry, a odbiornik nadal nie działa, w B5 od razu patrzę na przekaźniki. To one często odpowiadają za objawy typu „działa raz na pięć prób” albo „po stuknięciu pod deską nagle wraca”. W praktyce taki objaw częściej oznacza problem z przekaźnikiem albo zasilaniem niż samą wkładką.
| Przekaźnik | Do czego służy | Typowy objaw awarii |
|---|---|---|
| Styk X | Odciąża instalację podczas rozruchu | Część odbiorników gaśnie lub nie dostaje zasilania po przekręceniu kluczyka |
| Pompa paliwa | Załącza zasilanie pompy | Silnik kręci, ale nie odpala |
| Wycieraczki i tryb przerywany | Steruje pracą wycieraczek | Działa tylko jeden tryb albo wycieraczki zatrzymują się losowo |
| Światła i przeciwmgłowe | Zasilanie oświetlenia w wybranych wersjach | Znika cała grupa świateł, nie tylko jedna żarówka |
| Nawiew lub klimatyzacja | Obsługuje wybrane elementy układu komfortu | Dmuchawa żyje własnym życiem albo milczy mimo sprawnego bezpiecznika |
| ABS | Wspiera układ hydrauliczny i sterowanie | Kontrolka ABS świeci, a układ nie inicjuje pracy prawidłowo |
W bogatszych wersjach dochodzą jeszcze przekaźniki klimatyzacji, szyb, lusterek składanych i instalacji specjalnej. W autach używanych wcześniej jako taxi pojawiają się też osobne zabezpieczenia sygnalizacji i taksometru, więc późniejsza diagnoza potrafi wyglądać zupełnie inaczej niż w zwykłej wersji. Dlatego nie lubię diagnozy opartej wyłącznie na jednym numerze bezpiecznika, bo w starszym Audi trzeba czytać cały tor zasilania, a nie tylko pojedynczy punkt na schemacie.
Akumulator i masa, gdy problem wygląda na losowy
Jeśli objawy są chaotyczne, zaczynam od akumulatora, klem i masy. Słabe zasilanie potrafi w B5 udawać awarię kilku niezależnych układów naraz: centralnego zamka, zegarów, pompy paliwa, nawiewu czy świateł wewnętrznych. Właśnie dlatego zbyt szybkie skupienie się na jednym bezpieczniku często prowadzi donikąd.
W praktyce robię trzy szybkie pomiary: napięcie spoczynkowe, napięcie podczas rozruchu i ładowanie alternatora. Dobrze naładowany akumulator pokazuje zwykle około 12,6 V na postoju, a przy pracującym silniku okolice 14 V. Jeśli po nocy spada wyraźnie niżej albo napięcie ładowania jest słabe, szukam poboru prądu, utlenionych połączeń i słabej masy przy karoserii.
Przy takim aucie nie ignoruję też stanu przewodów przy akumulatorze i punktów masowych pod maską. Zaschnięta korozja, luźna klema albo wilgoć w okolicy wiązek potrafią wywołać objawy, które z daleka wyglądają jak awaria kilku osobnych elementów. To właśnie dlatego przy elektryce w B5 wygrywa spokojna metoda, a nie wymiana części na chybił trafił.
Najczęstsze objawy i gdzie szukać przyczyny
Najwięcej czasu oszczędza mi podejście objawowe. Zamiast sprawdzać wszystkie bezpieczniki po kolei, biorę symptom i od razu zawężam obszar. W praktyce wygląda to tak:
| Objaw | Pierwszy trop | Co sprawdzam dalej |
|---|---|---|
| Nie działa zapalniczka lub gniazdo 12 V | Bezpiecznik 33 | Wkładkę, gniazdo i styk wewnątrz |
| Nie działają wycieraczki lub spryskiwacze | Bezpiecznik 24 | Pompka, przekaźnik, manetka i mechanika wycieraczek |
| Gaśnie jedna strona świateł mijania | Bezpiecznik 20 lub 21 | Oprawkę, kostkę lampy i samą żarówkę |
| Nie ma świateł drogowych po jednej stronie | Bezpiecznik 18 lub 19 | Połączenie przy lampie i stan gniazda |
| Centralny zamek i lampki wnętrza przestają działać | Bezpiecznik 6, 14 lub 38 | Przekaźnik, masę i ewentualny pobór prądu |
| Silnik kręci, ale nie odpala | Bezpiecznik 28 lub 29 | Przekaźnik pompy paliwa, zasilanie sterowania silnika, napięcie akumulatora |
| Nawiew nie dmucha | Bezpiecznik 25 | Silnik dmuchawy, opornicę i zasilanie |
| Wentylator chłodnicy pracuje tylko czasem | Bezpiecznik 42 lub 19 w dodatkowym bloku | Przekaźnik, czujnik i stan połączeń |
| Radio lub telefon milczą | Bezpiecznik 37 albo 43 | Kostkę zasilania i dodatkowe moduły |
Jeśli objawy pasują do kilku pozycji naraz, wtedy szukam wspólnego zasilania albo wspólnego przekaźnika. To zwykle szybsze niż walka z każdym elementem osobno. W starszym Audi właśnie takie „wspólne mianowniki” dają najwięcej oszczędności czasu przy diagnozie.
Mały zestaw i nawyki, które przy B5 oszczędzają najwięcej czasu
Gdybym miał zostawić przy tym modelu tylko kilka nawyków, wybrałbym trzy: wożenie kompletu bezpieczników 5 A, 10 A, 15 A, 20 A, 25 A, 30 A i 40 A, sprawdzanie stanu klem po zimie oraz szybki ogląd wiązek i osłon pod deską i przy podszybiu. W starym Audi to właśnie drobiazgi najczęściej robią większą różnicę niż długie szukanie „tajemniczej” usterki.
Jeśli problem wraca po wymianie wkładki, nie brnę dalej na ślepo. Zatrzymuję się na etapie przekaźnika, masy albo zwarcia w odbiorniku i dopiero wtedy idę głębiej. Takie podejście jest zwyczajnie szybsze i tańsze niż wymienianie kolejnych bezpieczników, które i tak spłoną przy następnym włączeniu zapłonu.
W praktyce najlepiej działa prosta zasada: najpierw lokalizacja, potem numer, na końcu dopiero podejrzenie większej awarii. Przy Audi A4 B5 ten porządek naprawdę robi różnicę, bo pozwala szybko odróżnić drobny problem od usterki w zasilaniu całego układu.
