W Golfie V elektryka zwykle nie psuje się widowiskowo. Najczęściej znika jeden obwód: gniazdo 12 V, radio, wycieraczka, centralny zamek albo wentylator, a kierowca zaczyna szukać problemu w przypadkowym miejscu. Dobry opis bezpieczników Golfa 5 pozwala zawęzić usterkę w kilka minut i nie pomylić przepalonej wkładki z problemem akumulatora, klem albo wiązki.
W tym artykule pokazuję, gdzie szukać skrzynek, które bezpieczniki odpowiadają za najważniejsze układy i jak je sprawdzić bez zgadywania. Skupiam się na praktyce, bo przy akumulatorze i elektryce w tym modelu liczy się szybka, logiczna diagnostyka.
Najkrótsza droga do diagnozy to lokalizacja skrzynki, numer obwodu i właściwy amperaż
- W Golfie V warto zacząć od ustalenia, czy problem dotyczy kabiny, komory silnika czy przedbezpieczników przy akumulatorze.
- Gniazdo 12 V, radio i część komfortu zwykle sprawdzam w skrzynce przy desce rozdzielczej.
- ABS, klakson, zasilanie silnika i obwody dużej mocy częściej siedzą pod maską.
- Nie wolno zastępować bezpiecznika większym amperażem tylko dlatego, że taki akurat jest pod ręką.
- Jeśli ten sam bezpiecznik przepala się ponownie, przyczyna jest zwykle w zwarciu albo przeciążeniu, a nie w samym wkładzie.
- Przy słabym akumulatorze i słabych masach objawy potrafią mylić, więc zasilanie też trzeba mieć pod kontrolą.
Jak czytać opis bezpieczników w Golfie V
W Golfie V nie ma jednej uniwersalnej rozpiski dla wszystkich aut. Układ zależy od rocznika, silnika, rynku i wyposażenia, więc numer bezpiecznika zawsze zestawiam z opisem z własnego samochodu, a nie tylko z internetową tabelą.
Ja zaczynam od trzech rzeczy: numeru, amperażu i objawu. Jeśli przepalona wkładka ma 10 A, to nie zastępuję jej 20 A, bo wyższy prąd nie naprawia przyczyny, tylko potrafi przegrzać przewody albo złącze. W autach z elektroniką komfortu słaby akumulator potrafi też zasymulować awarię bezpiecznika, więc napięcie zasilania i stan klem traktuję jako pierwszy filtr.
Ta prosta kolejność oszczędza czas, bo już po symptomach da się zawęzić obwód. Kiedy wiem, jak czytać rozpiski, przechodzę do miejsca, w którym bezpieczniki są faktycznie ukryte.
Gdzie są skrzynki bezpieczników i jak do nich dojść

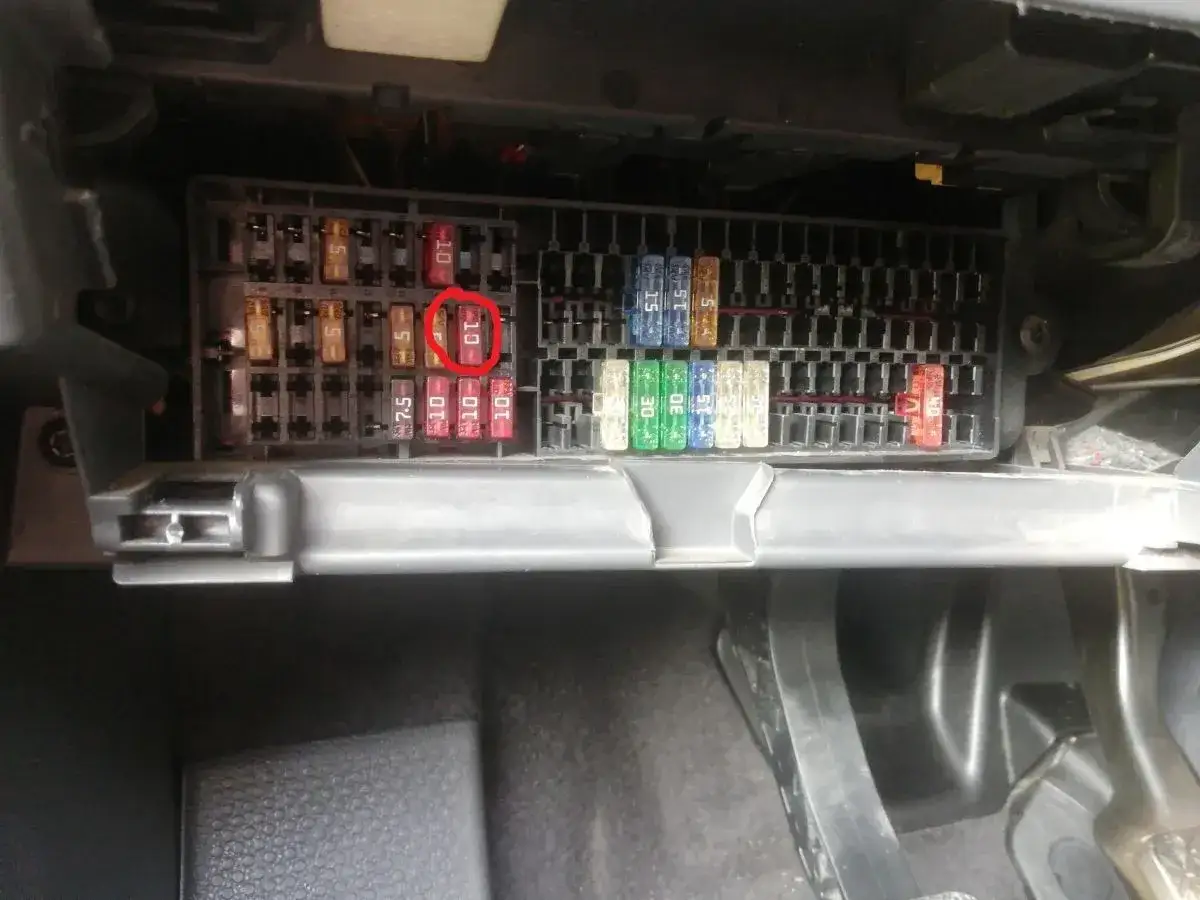

W Golfie V najważniejsze punkty są trzy: panel w kabinie po lewej stronie deski rozdzielczej, skrzynka w komorze silnika przy akumulatorze oraz dodatkowe przekaźniki pod deską. To właśnie tam szukam, gdy auto traci jeden obwód, a reszta działa normalnie.
Najwygodniej zacząć od kabiny, bo tam siedzi większość typowych usterek codziennego użytku. Pod maskę zaglądam wtedy, gdy problem dotyczy ABS, klaksonu, zasilania silnika albo elementów o większym poborze prądu. Dzięki temu nie rozbieram połowy auta tylko po to, by sprawdzić jedną wkładkę.
Kiedy wiesz już, gdzie patrzeć, można przejść do konkretów i sprawdzić obwody, które w Golfie V padają najczęściej. To zwykle daje odpowiedź szybciej niż przypadkowe wyjmowanie kolejnych bezpieczników.
Które bezpieczniki w kabinie sprawdza się najczęściej
Właśnie tutaj trafiają rzeczy, które kierowca zauważa od razu: brak zasilania gniazda, martwa wycieraczka, niepracujący centralny zamek albo brak reakcji foteli. Poniżej zebrałem najpraktyczniejsze pozycje z kabinowej skrzynki Golfa V.
| Nr | Amperaż | Co zwykle chroni | Co widać po awarii |
|---|---|---|---|
| 1 | 10 A | Regulacja wysokości reflektorów, złącze diagnostyczne | Brak komunikacji z testerem albo problem z poziomowaniem świateł |
| 2 | 10 A | ABS, światła stopu, ESP/ASR, gniazdo przyczepy | Kontrolka ABS lub ESP, czasem brak świateł stopu |
| 3 | 10 A | Sterownik układu wspomagania | Kierownica robi się cięższa albo wspomaganie zanika |
| 6 | 5 A | Licznik, sterownik pompy paliwa, diagnostyka, tiptronic | Problemy z danymi na zegarach lub brak rozruchu |
| 12 | 10 A | Centralny zamek przednich drzwi | Drzwi nie reagują na pilota albo przycisk |
| 13 | 10 A | Czujnik deszczu, złącze diagnostyczne | Nie działa automat wycieraczek lub ginie komunikacja diagnostyczna |
| 23 | 30 A | Przednie elektryczne szyby | Szyby nie ruszają z przycisków |
| 25 | 25 A | Ogrzewanie tylnej szyby | Tylna szyba nie odparowuje tak, jak powinna |
| 26 | 30 A | Gniazdo zapalniczki / 12 V | Brak zasilania ładowarki, kompresora albo adaptera |
| 27 | 15 A | Pompa paliwowa | Rozrusznik kręci, ale silnik nie łapie |
| 30 | 5 A | Airbag | Zapala się kontrolka poduszek |
| 37 | 30 A | Ogrzewanie przednich foteli | Fotele przestają grzać |
| 41 | 20 A | Mechanizm oczyszczania tylnej szyby | Nie działa tylna wycieraczka |
| 42 | 20 A | Gniazdo 12 V w bagażniku | W bagażniku nie ma zasilania akcesoriów |
Nie traktuję tej tabeli jak świętego katalogu dla każdego egzemplarza. To skrót do obwodów, które najczęściej mają znaczenie w codziennym użytkowaniu i najszybciej zdradzają kierunek diagnostyki. Gdy winowajca nie siedzi w kabinie, czas zajrzeć tam, gdzie pracują elementy o większym poborze prądu.
Co znajduje się pod maską i dlaczego są tam bezpieczniki dużej mocy
Pod maską sprawa robi się mniej oczywista, bo układ zmienia się zależnie od wersji. W Golfie V spotyka się różne warianty skrzynki i przedbezpieczników, dlatego zawsze patrzę na konkretny nadruk, a nie zgaduję po samym roczniku.
To właśnie tu trafiają obwody, których nie warto testować metodą prób i błędów. Jeśli pada ABS, klakson, sterowanie silnika albo rozruch, pod maską bardzo często znajdzie się właściwy trop.
| Oznaczenie | Amperaż | Co zwykle chroni | Dlaczego to ważne |
|---|---|---|---|
| F1 / F2 | 30 A | ABS / EDL | Gdy świecą kontrolki ABS albo ESP, to jeden z pierwszych punktów do sprawdzenia |
| F5 | 15-20 A | Klakson lub zasilanie w zależności od wersji | Brak dźwięku z kierownicy zwykle prowadzi właśnie tutaj |
| F6 | 15-20 A | Regulator ciśnienia paliwa, pompa paliwa albo cewki zapłonowe | Silnik kręci, ale nie chce zapalić albo pracuje nierówno |
| F11 | 10-30 A | Sterownik silnika, układ wtrysku lub grzanie sondy lambda | Tu wracają błędy związane z pracą jednostki napędowej |
| F15 | 40 A lub 10 A | Rozrusznik albo pompa obiegowa chłodzenia, zależnie od wersji | Jeśli auto nie kręci lub ma problem z obiegiem, to ważny trop |
| Przedbezpieczniki przy akumulatorze | Duże wartości, zależne od wersji | Alternator, wspomaganie, wentylatory | Tu płyną naprawdę duże prądy, więc pomyłka bywa kosztowna |
W tej strefie nie kombinuję. Jeśli bezpiecznik dużej mocy jest uszkodzony, przyczyna bywa w samym odbiorniku, w przewodzie albo w połączeniu masowym. Dlatego po sprawdzeniu pod maską przechodzę do bezpiecznej wymiany, bo właśnie tutaj najłatwiej popełnić kosztowny błąd.
Jak bezpiecznie sprawdzić i wymienić spalony bezpiecznik
Najkrótsza procedura jest prosta, ale trzeba ją wykonać spokojnie. W Golfie V najlepiej sprawdza się podejście krok po kroku, bez szarpania za losowe wkładki i bez wpinania elementów o wyższym amperażu.
- Wyłącz zapłon i wyjmij kluczyk.
- Otwórz właściwą skrzynkę i odczytaj numer bezpiecznika z pokrywy lub schematu.
- Wyjmij bezpiecznik szczypcami lub małym chwytakiem.
- Sprawdź, czy mostek w środku jest przerwany; jeśli nie masz pewności, użyj miernika z testem ciągłości.
- Włóż dokładnie taki sam typ i amperaż.
- Włącz obwód i zobacz, czy problem zniknął.
Ja zawsze robię zdjęcie rozpiski przed wyjęciem wkładki. To banalny nawyk, ale w praktyce oszczędza czas i nerwy, zwłaszcza gdy w skrzynce jest kilka podobnych wartości. Jeśli po wymianie wszystko działa, nie kończę tematu od razu, tylko chwilę obserwuję, czy bezpiecznik nie grzeje się nadmiernie albo nie pada ponownie.
Gdy bezpiecznik znów przepala się po kilku sekundach lub minutach, przestaję myśleć o samej wkładce. Wtedy szukam już przeciążenia, bo samo włożenie nowego elementu niczego nie rozwiąże.
Najczęstsze błędy przy diagnozie elektryki
W Golfie V widzę kilka powtarzalnych pomyłek. Każda z nich wydaje się drobna, ale razem potrafią zamienić prostą awarię w długą i drogą zabawę.
- Wkładanie bezpiecznika o większym amperażu „na próbę”.
- Sprawdzanie tylko wzrokowe, bez testera lub miernika.
- Szukanie usterki w złej skrzynce, bo opis z internetu nie pasuje do konkretnej wersji auta.
- Ignorowanie wilgoci, zaśniedziałych styków i luźnych opraw.
- Pomijanie akumulatora, klem i punktów masowych, choć to one często psują obraz całej diagnozy.
Najbardziej zdradliwe jest myślenie, że „skoro bezpiecznik padł, to wszystko jasne”. Nie zawsze. Zablokowany silnik wycieraczki, zatarty wentylator nawiewu, uszkodzona pompka spryskiwaczy albo przerwa w przelotce drzwi potrafią wywołać dokładnie ten sam objaw, a sam bezpiecznik jest wtedy tylko ofiarą. Dlatego po poprawnej wymianie patrzę dalej, a nie tylko odhaczam sukces.
Kiedy mam już pewność, że wkładka była tylko skutkiem, przechodzę do szukania przyczyny w samym obwodzie. I właśnie to daje największą oszczędność czasu, bo zatrzymuje serię kolejnych przepaleń.
Gdy bezpiecznik wraca do wymiany, szukam zwarcia w obwodzie
Jeśli ten sam element przepala się ponownie, nie wymieniam go trzeci raz z rzędu. W praktyce oznacza to, że gdzieś w instalacji jest zwarcie, przeciążenie albo element mechanicznie się blokuje. W Golfie V najczęściej zaczynam od miejsc, które pracują pod ruchem albo mają kontakt z wilgocią.
- Gniazdo 12 V z luźnym adapterem lub tanim rozdzielaczem.
- Wiązka w przelotce drzwi, szczególnie przy centralnym zamku i podnośnikach szyb.
- Pompka spryskiwaczy albo silnik wycieraczek, gdy pracują ciężko.
- Radio, wzmacniacz lub inne dokładane akcesoria po montażu aftermarketowym.
- Podgrzewanie foteli, gdy mata grzewcza ma uszkodzenie wewnętrzne.
- Moduł komfortu lub złącza po zalaniu podłogi i wilgoci w kabinie.
To właśnie tu najczęściej kryje się prawdziwy problem. Dobrze rozpisany opis bezpieczników w Golfie V pomaga szybko wrócić do jazdy, ale dopiero zrozumienie przyczyny chroni przed powrotem tej samej usterki. W tym modelu najbardziej opłaca się spokojna diagnostyka: najpierw zasilanie, potem bezpiecznik, na końcu cały obwód.
