Układ bezpieczników w Iveco Daily odpowiada za znacznie więcej niż zapalniczkę czy światła. Chroni też pompę paliwa, wycieraczki, ogrzewanie szyb, centralne sterowanie i zasilanie modułów, więc od jego poprawnego odczytu często zaczyna się szybka diagnoza elektryki.
W tym tekście porządkuję temat praktycznie: pokazuję, gdzie zwykle są skrzynki, jak czytać numery i kolory, które obwody sprawdza się najczęściej oraz kiedy problem bardziej przypomina kłopot z akumulatorem niż z pojedynczym bezpiecznikiem. To oszczędza czas, a przy Daily czas zwykle kosztuje więcej niż sam wkład za kilka złotych.
Najważniejsze rzeczy do sprawdzenia w układzie bezpieczników Daily
- W wielu wersjach Daily skrzynki są w kabinie, w komorze silnika, przy akumulatorze i w centrali CBA.
- Kolor bezpiecznika pomaga, ale zawsze sprawdzam też numer i amperaż na schemacie konkretnego rocznika.
- Jeśli padł tylko jeden odbiornik, najpierw podejrzewam bezpiecznik; jeśli znikają różne funkcje naraz, myślę o zasilaniu głównym albo akumulatorze.
- W Daily VI często za gniazdo zasilania i zapalniczkę odpowiadają F7 lub F16, ale potwierdzenie zależy od wersji.
- Nie zwiększam amperażu „na próbę”, bo to może skończyć się uszkodzeniem przewodów albo modułu.
Gdzie szukać skrzynek bezpieczników w Iveco Daily
W Daily lokalizacja zależy od rocznika i wersji, ale najczęściej sprawdzam trzy miejsca: panel po stronie kierowcy pod deską, komorę silnika oraz punkty przy akumulatorze. W części wersji dochodzi jeszcze centralka CBA2 albo CBA1, czyli centralny blok zasilania, który rozdziela prąd na kilka większych obwodów.

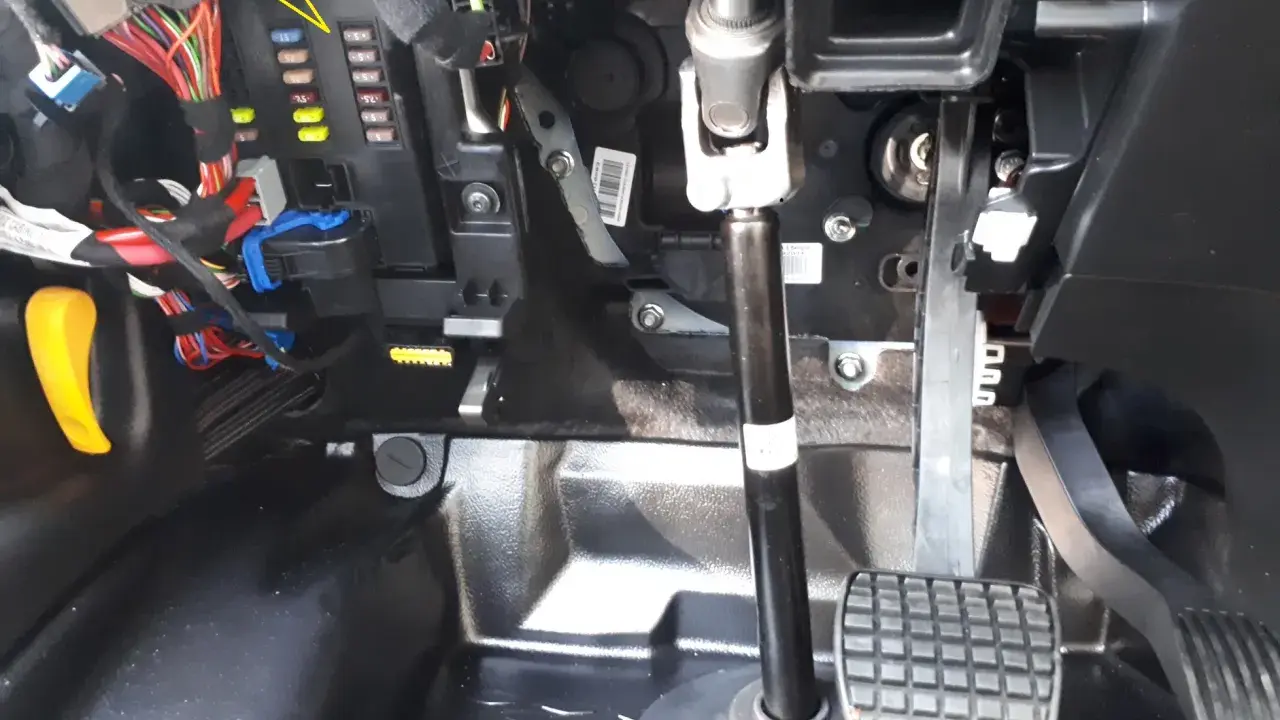

- kabina po lewej stronie, za osłoną pod deską rozdzielczą,
- komora silnika, zwykle w okolicy akumulatora lub prawego nadkola,
- blok CBA2/CBA1, który obsługuje zasilanie większych modułów,
- bezpieczniki akumulatora, spotykane w wybranych wersjach i zabudowach.
W materiałach IVECO dla Daily MY16 pojawiają się cztery skrzynki, więc jeśli Twój egzemplarz ma inną architekturę, to nie jest błąd, tylko różnica wersji. Ja zawsze zaczynam od sprawdzenia schematu przypisanego do rocznika, bo w tym modelu drobna zmiana konfiguracji potrafi przenieść cały obwód w inne miejsce.
Gdy już wiem, gdzie patrzeć, przechodzę do oznaczeń, bo bez nich sama lokalizacja niewiele daje.
Jak czytać oznaczenia i kolory bezpieczników
W Iveco Daily kolor mówi głównie o amperażu, czyli o tym, jak duży prąd może przepłynąć przez wkład, zanim się przepali. W praktyce ważniejsze od samego koloru są jednak numer bezpiecznika i opis obwodu w schemacie, bo identyczny kolor może oznaczać zupełnie inne zastosowanie w innej wersji auta.
W opisie MY16 IVECO pokazuje pięć typów bezpieczników: topikowy, topikowy mini, płytkowy standard, płytkowy maxi i płytkowy mini. To ważne, bo dwa elementy o podobnym wyglądzie mogą pracować w zupełnie innym miejscu instalacji.
| Kolor | Typowy amperaż | Co warto zapamiętać |
|---|---|---|
| Beżowy | 5 A | Małe obciążenia, sterowanie, sygnały |
| Bordowy / czerwony | 10 A | Lżejsze obwody i część zasilania modułów |
| Niebieski | 15 A | Osprzęt pomocniczy, lusterka, pompy, sterowanie |
| Żółty | 20 A | Gniazda i odbiorniki średnie |
| Brązowy | 25 A / 7,5 A w zależności od typu wkładu | Tu szczególnie patrzę na numer i opis, nie tylko kolor |
| Zielony | 30 A | Wycieraczki, większe silniki i układy wykonawcze |
| Pomarańczowy / bursztynowy | 40 A | Zasilanie większych odbiorników i bloków pomocniczych |
| Jasny beż | 70 A | Główne zasilanie wybranych modułów |
Kolory bywają opisywane trochę inaczej zależnie od producenta wkładu, więc w diagnostyce nigdy nie kończę na barwie. Patrzę na trzy rzeczy naraz: numer, amperaż i funkcję obwodu.
Co oznaczają +15 i +30
+30 to zasilanie stałe z akumulatora, a +15 pojawia się dopiero po włączeniu zapłonu. Dzięki temu część odbiorników działa tylko wtedy, kiedy auto jest „obudzone”, a inne mają napięcie cały czas. Jeśli ktoś szuka przyczyny padniętego radia, tachografu albo gniazda diagnostycznego, to właśnie ten podział zwykle pomaga zawęzić problem.
Przeczytaj również: Czym smarować klemy akumulatora? Wybierz najlepszą ochronę!
Dlaczego sama barwa nie wystarcza
W Daily trafiają się różne typy wkładek, od topikowych po maxi, i to kolejny powód, dla którego nie ufam samemu kolorowi. Dwa bezpieczniki o podobnym wyglądzie mogą mieć zupełnie inne zadanie, więc najbezpieczniej porównuję numer, amperaż i opis obwodu z właściwym schematem.
Z tego już krok do praktyki: zobaczmy, które obwody w Daily sprawdzam najczęściej.
Które obwody w Daily najczęściej sprawdzam jako pierwsze
Jeśli klient mówi mi, że „coś nie działa”, to najpierw patrzę na obwody, które w Daily psują się najczęściej: zasilanie gniazda, wycieraczki, podgrzewanie szyb, pompę paliwa i elementy związane z rozruchem. W nowszych wersjach często dochodzą też systemy ESP, ECAS i komputer pokładowy, więc jeden przepalony wkład potrafi wyłączyć więcej niż jedną funkcję.

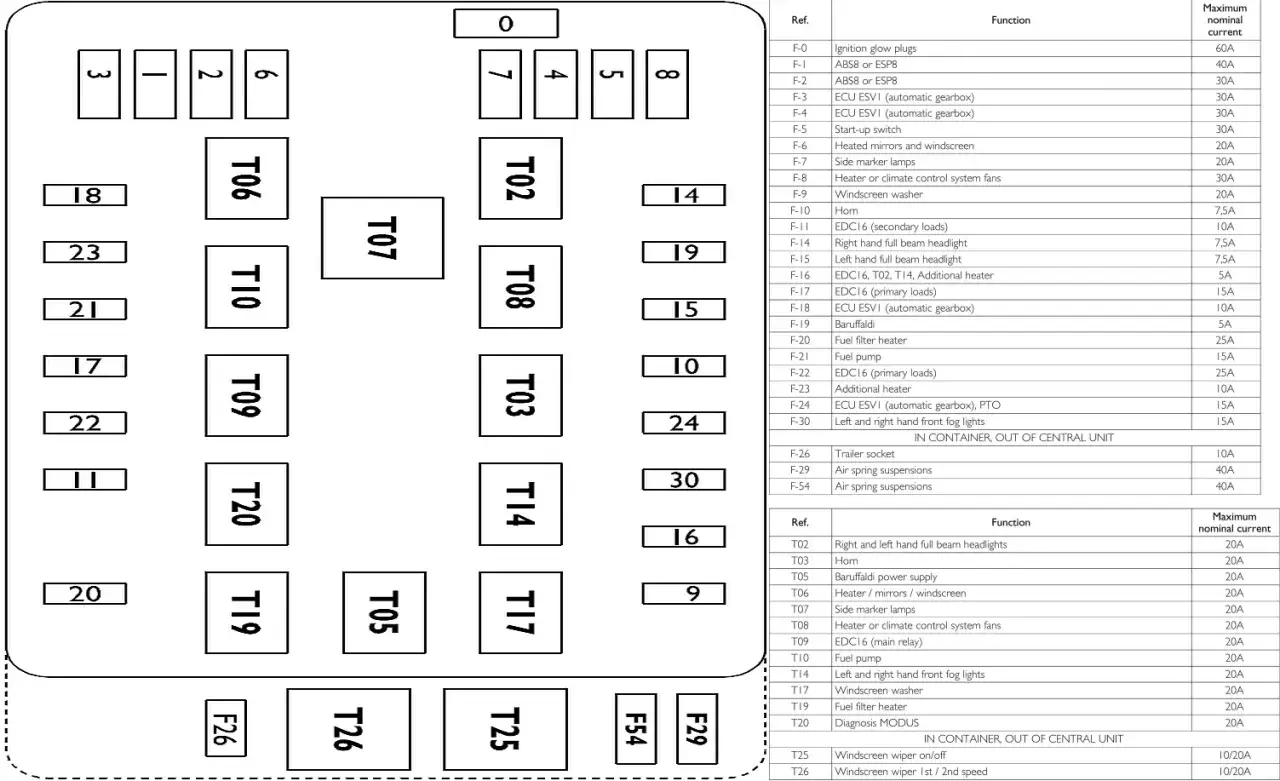

| Przykładowe oznaczenie | Co zasila | Po czym zwykle poznaję problem |
|---|---|---|
| F4 | System hamowania ESP | Zapala się kontrolka stabilizacji i auto może zgłaszać błąd układu |
| F5 | Elektrozawory zawieszenia pneumatycznego i ECAS | Zmienia się zachowanie zawieszenia albo pojawia się komunikat o błędzie |
| F7 / F16 | Gniazdo zasilania, zapalniczka, podgrzewane siedzenia | Brak zasilania 12 V, nie grzeją fotele, nie działa zapalniczka |
| F8 | Pompa paliwa | Silnik kręci, ale nie odpala albo gaśnie po chwili |
| F10 | Podgrzewane lusterka i przednia szyba | Zimą szyba i lusterka nie odparowują tak, jak powinny |
| F23 | Wycieraczki | Wycieraczki nie pracują albo działają tylko sporadycznie |
| F24 | Gniazdo elektryczne | Nie ma napięcia w dodatkowym punkcie zasilania |
| F61 | Blokada tylnego mechanizmu różnicowego | Brak reakcji blokady mimo poprawnego przełączenia |
| F62 | Podgrzewana tylna szyba | Tylna szyba długo pozostaje zaparowana lub oblodzona |
| F68 | Ogrzewanie przedniej szyby | Układ szybkiego odmrażania nie daje efektu |
| F69 | Podgrzewane lusterka | Na lusterkach zostaje lód, mimo że funkcja jest włączona |
To dobry przykład, dlaczego nie traktuję bezpieczników jak drobnicy. Gdy pada F4 albo F5, auto nie traci „dodatku komfortu”, tylko może zacząć zgłaszać błędy układu hamulcowego albo zawieszenia pneumatycznego. W Daily takie obwody są równie istotne jak światła.
Jeśli w aucie doszły dodatkowe odbiorniki, zawsze sprawdzam też ich osobny blok zasilania, bo to częsty punkt pomyłki.
Dodatkowa zabudowa potrafi namieszać bardziej niż fabryczna instalacja
W Daily bardzo często mam do czynienia z autem po zabudowie: taxi, bus, chłodnia, platforma, auto z tachografem, webasto albo dodatkowymi lampami. Wtedy fabryczna skrzynka to tylko połowa historii, bo instalator zwykle dokłada własny bezpiecznik, przekaźnik i osobne zasilanie.
- tachograf i lokalizator GPS,
- dodatkowe ogrzewanie postojowe,
- światła robocze i listwy LED,
- gniazda 12 V lub USB dla pasażerów,
- przyczepa i gniazdo 13-pin.
W oficjalnych schematach dla Daily pojawiają się nawet osobne zasilania dla instalatorów wyposażenia, tachografu, centralki przyczepy i gniazda 13-biegunowego. To oznacza jedno: jeśli fabryczne obwody są sprawne, a problem dotyczy tylko dodatku, najpierw szukam bezpiecznika zabudowcy, nie fabrycznego.
Dlatego przy wielu usterkach najpierw mierzę napięcie, zanim wymienię choć jeden wkład.
Jak odróżnić przepalony bezpiecznik od słabego akumulatora
Ja zaczynam od prostego testu napięcia, bo w Daily spadek zasilania potrafi udawać kilka różnych awarii naraz. Sprawny akumulator kwasowy na postoju powinien pokazywać około 12,6 V, a przy pracującym silniku rozsądny zakres ładowania to zwykle 13,8-14,7 V. Jeśli widzę wyraźnie mniej, nie zaczynam od losowego wyjmowania bezpieczników.
| Objaw | Najczęstsza przyczyna | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Nie działa tylko jeden odbiornik | Bezpiecznik, przekaźnik albo przerwany przewód | Numer bezpiecznika, ciągłość wkładu i stan złącza |
| Rozrusznik kręci wolno, deska przygasa | Akumulator, klemy, masa | Napięcie spoczynkowe, klemy, przewód masowy |
| Po uruchomieniu silnika napięcie nie wraca do normy | Alternator lub układ ładowania | Pasek osprzętu, ładowanie, połączenia przy akumulatorze |
| Kilka modułów naraz zgłasza błędy | Główne zasilanie, CBA1/CBA2, masa | Bezpieczniki wysokoprądowe, spadki napięcia, wiązki |
| Bezpiecznik znów przepala się po chwili | Zwarcie albo przeciążenie obwodu | Wiązka, odbiornik, wilgoć w złączu, dodatkowa zabudowa |
Jeśli na postoju mam 12,2 V albo mniej, traktuję to jako realny problem z akumulatorem albo poborem prądu, a nie jako zwykłą usterkę wkładu. W praktyce właśnie tu najłatwiej stracić czas, bo niskie napięcie potrafi wywołać serię pozornie niezależnych komunikatów.
Jeśli winny jest rzeczywiście bezpiecznik, wymiana jest prosta, ale tylko pod jednym warunkiem.
Jak wymienić bezpiecznik bez robienia większej szkody
- Wyłącz zapłon, odbiornik i odczekaj chwilę, a przy pracy przy głównych zabezpieczeniach postępuj zgodnie z instrukcją serwisową.
- Otwórz właściwą skrzynkę i porównaj schemat z rocznikiem auta, zamiast zgadywać po samym położeniu wkładki.
- Wyjmij bezpiecznik ściągaczem, nie śrubokrętem, bo łatwo uszkodzić styki.
- Sprawdź wkład i amperaż, a jeśli wkład wygląda na spalony, potwierdź to jeszcze testem ciągłości.
- Włóż identyczny bezpiecznik, nie taki „o oczko mocniejszy”.
- Uruchom odbiornik i obserwuj, czy problem nie wraca po kilku sekundach albo minutach.
Zestaw najpopularniejszych wartości 5-40 A kosztuje zwykle kilkanaście do kilkudziesięciu złotych, więc warto mieć go w kabinie. Samo sprawdzenie w warsztacie też nie jest drogie, ale diagnostyka instalacji elektrycznej potrafi kosztować od około 150 do 300 zł, zależnie od regionu i zakresu pracy. Jeśli nowy bezpiecznik przepala się od razu, nie wracam po kolejny, tylko szukam zwarcia.
Żeby nie szukać na trasie po omacku, trzymam w kabinie prosty zestaw awaryjny i zapisuję najważniejsze dane auta.
Co trzymam w kabinie, żeby elektryka nie zatrzymała auta na trasie
W Daily najlepiej działa prosty zestaw awaryjny: komplet bezpieczników 5, 10, 15, 20, 25, 30 i 40 A, mały multimetr, latarka oraz ściągacz do wkładek. To niewielki koszt, a przy aucie pracującym codziennie potrafi uratować zmianę, zwłaszcza gdy problem dotyczy gniazda zasilania, wycieraczek albo podgrzewania szyb.
Ja zapisuję też rocznik, typ nadwozia i numer VIN, bo w Iveco Daily to właśnie konfiguracja decyduje, który schemat jest właściwy. Dzięki temu przy kolejnej usterce nie zaczynam od zgadywania, tylko od właściwej skrzynki i właściwego obwodu.
