Montaż hardwire kitu 70mai nie jest trudny sam w sobie, ale wymaga porządku w kablach i jasnego rozróżnienia, który przewód odpowiada za stałe zasilanie, który za zapłon, a który za masę. Poniżej pokazuję, jak podłączyć zestaw do skrzynki bezpieczników, jak ustawić ochronę akumulatora i jak sprawdzić, czy kamera naprawdę przechodzi w tryb parkingowy po zgaszeniu silnika. Dorzucam też błędy, które najczęściej psują całą robotę już na etapie pierwszego uruchomienia.
Najpierw rozróżnij stały plus, ACC i masę, bo bez tego tryb parkingowy nie będzie działał prawidłowo
- Hardwire kit zasila kamerę z instalacji auta, dzięki czemu działa także po wyłączeniu zapłonu.
- Do poprawnego montażu potrzebujesz zwykle bezpieczników typu fuse tap, miernika i narzędzi do demontażu plastików.
- Najważniejsze są trzy punkty: stały plus, ACC i masa.
- W wersji regulowanej zestaw 70mai pozwala ustawić próg odcięcia napięcia, żeby nie rozładować akumulatora.
- Najwięcej problemów powodują pomylone obwody, słaby styk w skrzynce bezpieczników i prowadzenie kabla w strefie poduszki powietrznej.
Co trzeba przygotować przed montażem
Zanim cokolwiek podłączę, sprawdzam dwa rzeczy: czy mam właściwy model zestawu i gdzie w aucie znajduje się skrzynka bezpieczników. W 70mai zestawy hardwire pracują z napięciem auta, a przetwarzają je na 5 V dla kamery, więc są projektowane do normalnej instalacji samochodowej, ale nie zwalnia to z poprawnego doboru przewodów i bezpieczników. W praktyce najbezpieczniej zakładać, że montaż zajmie od 20 do 45 minut, a przy pierwszym podejściu nawet dłużej.
Ja przed startem przygotowuję:
- miernik uniwersalny albo próbówkę 12 V,
- plastikowe łyżki do podważania osłon,
- fuse tapy dopasowane do typu bezpieczników w aucie,
- bezpieczniki 5 A zgodne z zestawem,
- opaski zaciskowe,
- klucz do punktu masowego, jeśli trzeba odkręcić śrubę w karoserii.
W autach z kurtynami powietrznymi zwracam też uwagę na prowadzenie kabla przy słupku A. Nie wciskam przewodu pod element, który pracuje z poduszką, bo to proszenie się o kłopot. Jeśli ktoś nie czuje się pewnie przy instalacji elektrycznej, lepiej od razu założyć pomoc warsztatu niż testować cierpliwość i bezpieczniki na własnym aucie. To właśnie na tym etapie najłatwiej przygotować grunt pod dalszy montaż.
Jak rozpoznać ACC, stały plus i masę
To jest najważniejsza część całej operacji. ACC to obwód, który dostaje prąd po włączeniu zapłonu, stały plus działa cały czas, a masa to połączenie z karoserią. Jeśli pomylę ACC ze stałym plusem, kamera może nie przejść prawidłowo w tryb parkingowy albo będzie pobierała prąd w złym momencie.
| Przewód / obwód | Za co odpowiada | Jak go potwierdzam | Typowy błąd |
|---|---|---|---|
| Stały plus | Zasilanie kamerki po zgaszeniu silnika | Miernik pokazuje napięcie nawet przy wyłączonym zapłonie | Wpięcie w obwód po stacyjce |
| ACC | Sygnał, że auto jest uruchomione | Napięcie pojawia się po włączeniu zapłonu | Pomylenie z obwodem stałym |
| Masa | Domknięcie obwodu | Śruba w karoserii, goły metal, pewny styk | Mocowanie do lakieru albo plastiku |
W aucie nie ufam samym opisom na pokrywie skrzynki bezpieczników. Opis bywa orientacyjny, a w starszych egzemplarzach albo po naprawach instalacji potrafi wprowadzić w błąd. Miernik daje twardą odpowiedź i oszczędza późniejszego rozbierania połowy deski. Gdy mam już pewność, które gniazdo jest które, przechodzę do samego podłączenia.
Jak podłączyć hardwire kit 70mai krok po kroku

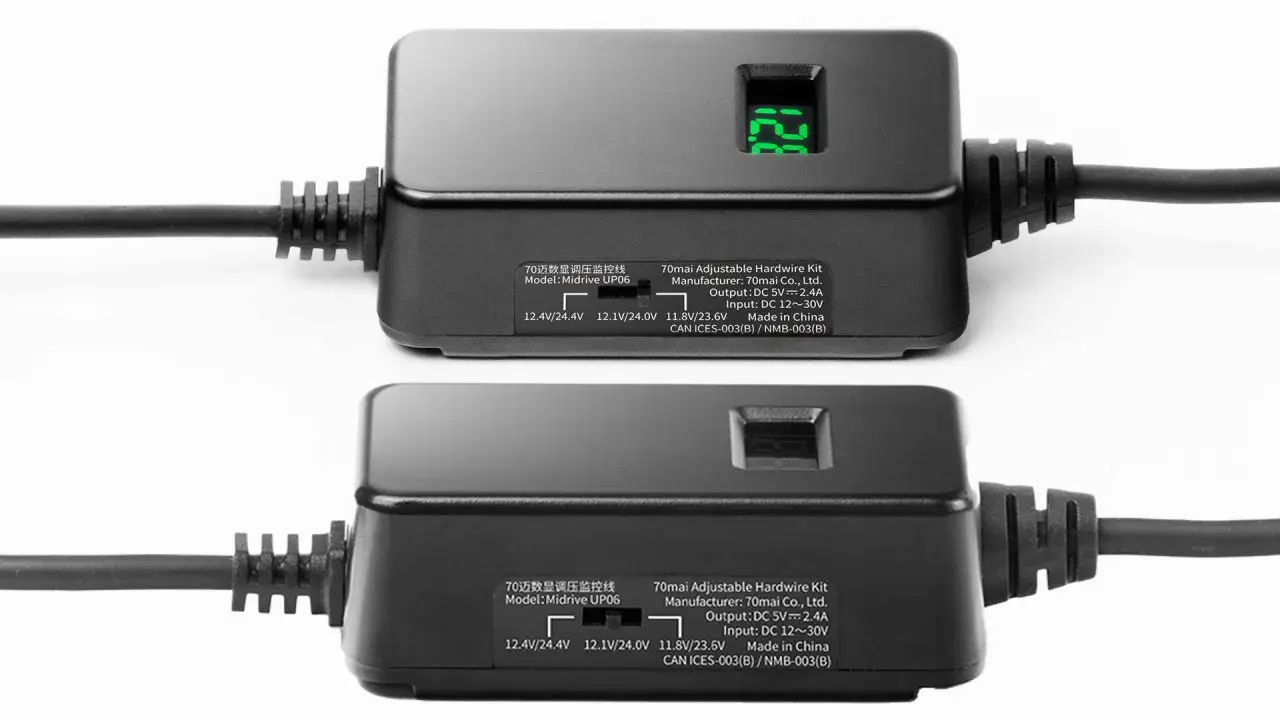

Na stronie 70mai dla wersji UP06 widać prosty układ: wejście z instalacji auta, wyjście 5 V dla kamery, przewody ACC, VCC+ i GND oraz fuse tapy dopasowane do typu bezpieczników. To dobra wiadomość, bo sam montaż jest logiczny, ale wymaga konsekwencji. Ja robię to zawsze w tej samej kolejności.
- Wyłączam zapłon i odczekuję chwilę, aż elektronika auta przejdzie w stan spoczynku.
- Otwieram skrzynkę bezpieczników i wybieram dwa obwody: jeden stały, drugi po zapłonie.
- Prowadzę przewód do kamery wzdłuż podsufitki, a potem słupka A, ale poza strefą pracy poduszki powietrznej.
- Wpinam fuse tap do obwodu stałego i do ACC, a przewód masowy przykręcam do punktu na gołej blasze.
- Podłączam końcówkę do kamery i układam nadmiar kabla tak, żeby nic nie zwisało przy lusterku ani pedale.
- Przyklejam moduł w miejscu, które nie będzie się nagrzewało i nie utrudni serwisu.
- Uruchamiam silnik i testuję, czy kamera startuje normalnie, a po zgaszeniu przechodzi w tryb parkingowy.
Jeśli masz wersję z oznaczeniami przewodów, trzymaj się ich, a nie wyłącznie kolorów. W UP06 70mai opisuje przewody jako ACC, VCC+ i GND, a zestaw jest dostarczany z fuse tapami i bezpiecznikami 5 A. To ważne, bo poprawne oznaczenie przewodów ułatwia montaż, ale nie zwalnia z kontroli, czy instalacja w aucie faktycznie odpowiada temu, co pokazuje instrukcja.
Po pierwszym uruchomieniu nie robię od razu porządków w kablach na stałe. Najpierw sprawdzam, czy kamera nie traci zasilania na dziurach, czy nie pojawiają się komunikaty o zbyt niskim napięciu i czy nic nie ciągnie za przewód przy zamykaniu osłon. Dopiero gdy wszystko działa, spinam wiązkę opaskami i zamykam plastiki.
Jak ustawić ochronę akumulatora i tryb parkingowy
W hardwire kitach 70mai nie chodzi wyłącznie o to, żeby kamera nagrywała po zgaszeniu silnika. Równie ważne jest to, żeby nie wyssała akumulatora do zera. W regulowanej wersji UP06 producent przewiduje trzy poziomy odcięcia napięcia, a po spadku poniżej wybranego progu przez kilka minut zestaw odcina zasilanie kamery. To praktyczne rozwiązanie, zwłaszcza w autach, które jeżdżą głównie na krótkich odcinkach.
| Stan akumulatora | Poziom ochrony | Dlaczego właśnie tak |
|---|---|---|
| Nowy, sprawny akumulator | Niższy próg | Daje dłuższy czas pracy w trybie parkingowym |
| Akumulator w dobrej kondycji, ale auto robi krótkie trasy | Średni próg | Dobry kompromis między ochroną a czasem nagrywania |
| Starszy akumulator lub auto używane zimą | Wyższy próg | Bezpieczniej ogranicza rozładowanie przy spadkach napięcia |
W instalacji 12 V progi w regulowanej wersji są zwykle opisywane jako 11,8 V, 12,0 V i 12,2 V, a dla systemów 24 V odpowiednio jako 23,6 V, 24,0 V i 24,4 V. Dla większości aut osobowych sensowny jest środek, ale zimą albo przy słabszym akumulatorze wolę podnieść ochronę o jeden poziom. W praktyce lepiej mieć trochę krótszy parking mode niż rano szukać kabli rozruchowych.
Jeśli chodzi o sam tryb parkingowy, najczęściej wybieram taki, który odpowiada sposobowi parkowania auta. W ruchliwym miejscu lepsza bywa detekcja ruchu, na parkingu pod blokiem zwykle wystarczy wykrywanie kolizji, a time-lapse daje sens wtedy, gdy zależy mi na długim, ciągłym nadzorze przy rozsądnym zużyciu miejsca i energii. Dobrze ustawiony tryb ma być użyteczny, a nie efektowny.
Najczęstsze błędy, które psują montaż
Wbrew pozorom większość problemów nie wynika z samej kamery, tylko z kilku powtarzalnych pomyłek. Widzę je regularnie i prawie zawsze kończą się tym samym: parking mode nie działa, kamera losowo się wyłącza albo akumulator szybciej siada po nocy.
- Pomylenie ACC ze stałym plusem - kamera dostaje zły sygnał i nie przechodzi prawidłowo w tryb postoju.
- Luźny fuse tap - styk jest tak słaby, że przy drganiach zanika zasilanie.
- Masa na lakierze - wygląda jak podłączenie, ale nie daje pewnego połączenia.
- Prowadzenie kabla w strefie airbagu - to błąd nie tylko techniczny, ale i bezpieczeństwa.
- Zbyt niska ochrona napięciowa - przy słabym akumulatorze łatwo doprowadzić do porannego problemu z rozruchem.
- Brak włączonego parking mode w aplikacji lub kamerze - po montażu wszystko wygląda dobrze, tylko funkcja nie została aktywowana.
Jest jeszcze jedna rzecz, o której wiele osób zapomina: niektóre auta wygaszają obwody z opóźnieniem. To oznacza, że po zgaszeniu silnika kamera może przez chwilę pracować normalnie, a dopiero po kilku minutach przejdzie w tryb parkingowy. To nie musi być usterka, tylko sposób działania instalacji. Najpierw sprawdzam więc cały cykl, a nie tylko pierwsze 20 sekund po wyłączeniu zapłonu.
Hardwire kit czy OBD, kiedy wybrać prostsze rozwiązanie
Jeśli ktoś chce maksymalnie schludny montaż i pełną kontrolę nad parking mode, podłączenie do skrzynki bezpieczników jest moim zdaniem najlepsze. Ale nie zawsze jest to najwygodniejsze rozwiązanie. 70mai ma też wariant OBD-II, który działa w trybie plug and play, więc bywa sensowną alternatywą dla osób, które nie chcą ingerować w bezpieczniki.
| Rozwiązanie | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|
| Hardwire do skrzynki bezpieczników | Najlepszy porządek w kablach, pełny parking mode, możliwość ochrony akumulatora | Więcej pracy, trzeba poprawnie znaleźć ACC i stały plus | Gdy chcesz montaż na lata i nie przeszkadza Ci dokładniejsza instalacja |
| OBD-II | Prostszy montaż, mniej rozbierania auta | Mniej dyskretny przewód, zależność od lokalizacji gniazda OBD | Gdy liczy się wygoda i szybkie uruchomienie |
| Battery pack | Odciąża akumulator rozruchowy, stabilne zasilanie | Dodatkowe urządzenie i wyższy koszt całego zestawu | Gdy auto długo stoi albo jeździ bardzo krótko i często |
Ja w zwykłym aucie osobowym najczęściej wybieram hardwire do bezpieczników, bo daje najlepszy balans między estetyką a funkcjonalnością. OBD traktuję jako opcję wygodniejszą, a battery pack jako rozwiązanie dla bardziej wymagających scenariuszy. Jeśli celem jest tylko prosty montaż bez grzebania w instalacji, nie ma sensu udawać, że fuse box zawsze będzie najlepszy. W praktyce wybór zależy od tego, ile czasu auto stoi i jak bardzo zależy Ci na ukryciu instalacji.
Jak dbać o instalację po montażu i zimą
Po złożeniu wszystkiego nie zostawiam sprawy samej sobie. Po kilku dniach wracam do auta i sprawdzam, czy przewód nie poluzował się przy słupku, czy moduł nie odkleił się od wibracji i czy kamera nadal zachowuje się tak samo po wyłączeniu silnika. To drobiazgi, ale właśnie one decydują o tym, czy montaż działa miesiącami, czy zaczyna irytować po pierwszych mrozach.
- Po pierwszym tygodniu sprawdzam, czy kamera nie traci zasilania na nierównościach.
- Zimą podnoszę próg ochrony, jeśli akumulator ma już swoje lata.
- Po wizycie w serwisie albo wymianie bezpiecznika testuję parking mode od nowa.
- Jeśli auto robi głównie krótkie trasy, nie przeciągam zbyt niskiego progu odcięcia.
Najpraktyczniejsza zasada jest prosta: kamera ma nagrywać wtedy, kiedy trzeba, ale nie może zabierać energii wtedy, kiedy auto powinno odpalić bez wahania. Gdy ten balans jest ustawiony dobrze, hardwire kit naprawdę robi różnicę, zwłaszcza w aucie używanym codziennie w mieście. Jeśli po montażu wszystko działa w teście, a po kilku nocach akumulator trzyma normalnie, to znaczy, że instalacja została zrobiona tak, jak trzeba.
