W Toyocie Avensis T27 drobna awaria elektryki potrafi unieruchomić wycieraczki, gniazdo 12 V, ogrzewanie szyby albo centralny zamek. Ten artykuł porządkuje schemat bezpieczników Toyoty Avensis T27 po polsku w praktycznej formie: pokazuje rozmieszczenie skrzynek, wyjaśnia oznaczenia na pokrywie, podaje najczęściej sprawdzane obwody i pokazuje, jak wymienić bezpiecznik bez ryzyka większej szkody. To ma być szybka pomoc w diagnozie, a nie sucha lista skrótów.
Najważniejsze rzeczy, które warto sprawdzić od razu
- W Avensis T27 najpierw sprawdź skrzynkę pod deską rozdzielczą, a potem tę w komorze silnika.
- Najczęściej szukane obwody to gniazdo 12 V, wycieraczki, ogrzewanie tylnej szyby, światła i centralny zamek.
- Nie zastępuj przepalonego bezpiecznika wkładem o większym amperażu.
- Jeśli nowy bezpiecznik pali się od razu, problem zwykle leży w zwarciu, silniczku, wiązce albo module.
- W tej generacji część oznaczeń różni się zależnie od rocznika i wyposażenia, zwłaszcza po zmianach około maja 2015.
Gdzie w avensisie T27 szukać skrzynek bezpieczników
Najważniejsza skrzynka w kabinie znajduje się pod deską rozdzielczą, za osłoną. To tam zwykle trafiają obwody wygody i elementy, które kierowca zauważa od razu: gniazdo zapalniczki, wycieraczki, centralny zamek, podświetlenie czy ogrzewanie szyb. W komorze silnika jest druga, większa skrzynka zasilająca układy związane z rozruchem, oświetleniem, ABS-em i elektroniką silnika. W niektórych wersjach pojawia się też mała skrzynka pomocnicza, więc nie zdziw się, jeśli schemat pokazuje więcej niż dwa punkty kontroli.
Ja w praktyce zaczynam od osłony pod kierownicą i od naklejki na pokrywie, bo to najszybsza droga do właściwego obwodu. Jeśli auto jest importowane z Wielkiej Brytanii, układ w kabinie może być lustrzany, więc zdjęcie z internetu trzeba porównywać z podpisami LHD albo RHD, a nie tylko z samym kształtem skrzynki. Kiedy wiesz już, gdzie szukać, łatwiej przejść do rozszyfrowania samych oznaczeń na schemacie.

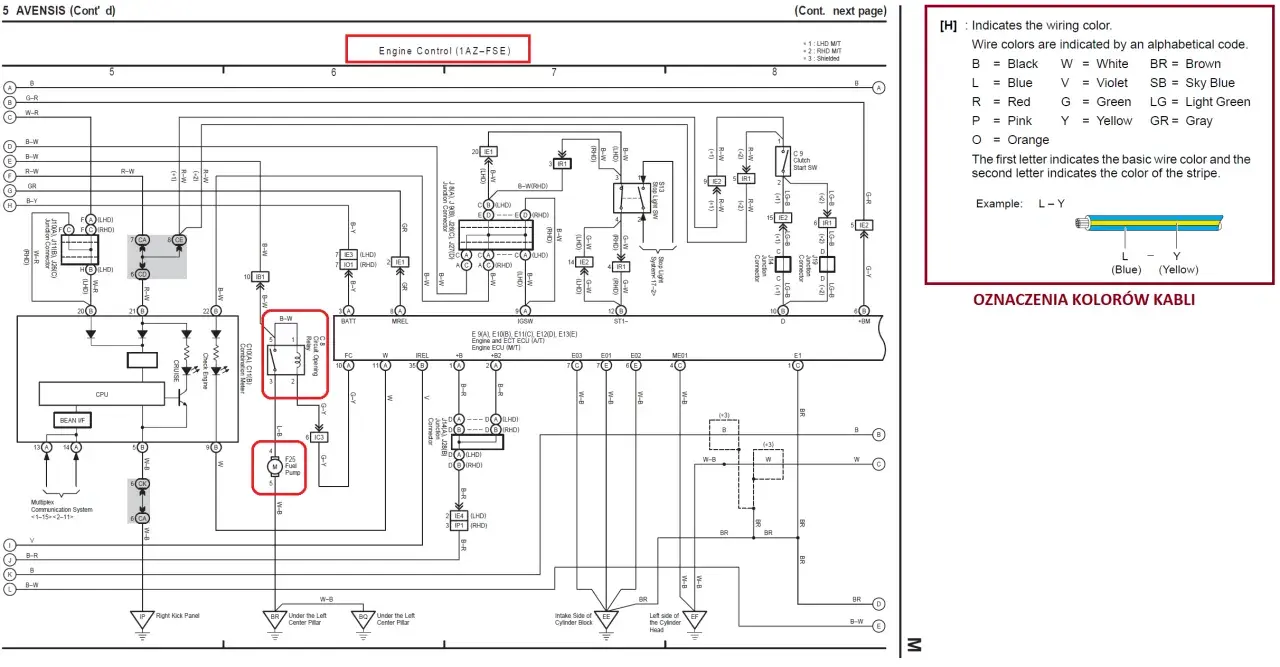

Jak czytać oznaczenia i nie zgubić się w skrótach
Na pokrywie i w instrukcji rzadko widzisz opis typu „zapalniczka” albo „wycieraczki”. Toyota stosuje skróty techniczne, które są krótkie, ale bardzo konkretne. W praktyce to zaleta, bo po nazwie obwodu da się szybko ocenić, czy dana awaria ma sens w danym miejscu. Najpierw patrz na nazwę, potem na amperaż, a dopiero na końcu na sam wkład.
| Oznaczenie | Co oznacza po polsku | Po co je znać |
|---|---|---|
| ACC-B | Zasilanie akcesoriów i gniazda 12 V | To pierwszy trop przy martwej ładowarce lub zapalniczce. |
| CIG | Zapalniczka | Chroni klasyczne gniazdo w konsoli. |
| ACC | Akcesoria po stacyjce | Dotyczy m.in. audio, lusterek i części sterowania komfortem. |
| WIPER | Wycieraczki przedniej szyby | Przy deszczu to jeden z pierwszych bezpieczników do sprawdzenia. |
| RR WIPER | Tylna wycieraczka | Wersja szczególnie ważna w kombi. |
| WASHER | Spryskiwacze szyb | Jeśli pompa milczy, ten opis często prowadzi prosto do źródła problemu. |
| DEF | Ogrzewanie tylnej szyby | Często mylone z podgrzewaniem lusterek, więc warto czytać dokładnie. |
| TAIL | Światła pozycyjne i tylne | Przydaje się przy awarii oświetlenia zewnętrznego. |
| STOP | Światła hamowania | Tu nie warto zgadywać, bo brak stopu od razu wpływa na bezpieczeństwo. |
| ECU-IG | Zasilanie sterowników po zapłonie | To obwody, które często obsługują elektronikę komfortu i wspomagania. |
| EFI | Układ wtryskowy i sterowanie silnikiem | Kluczowy przy problemach z pracą jednostki napędowej. |
| H-LP | Światła główne | Dotyczy świateł mijania i drogowych. |
Na tym etapie nie szukasz już „polskiego słowa”, tylko funkcji obwodu. To ważne, bo wiele awarii wygląda podobnie z zewnątrz, a różni się zupełnie inną nazwą na schemacie. Skoro skróty są już czytelne, można przejść do tych bezpieczników w kabinie, które najczęściej ratują sytuację w codziennej eksploatacji.
Najczęściej sprawdzane bezpieczniki w kabinie
W kabinie skupiam się na obwodach, które użytkownik zauważa od razu. Jeśli nie działa gniazdo, wycieraczki, tylna szyba albo zamki, właśnie tutaj zwykle zaczyna się diagnoza. Warto pamiętać, że ten sam element wyposażenia może mieć inny amperaż zależnie od wersji i rocznika, więc na pierwszym miejscu zawsze stawiam oznaczenie z pokrywy.
| Bezpiecznik | Amperaż | Co zwykle obsługuje | Kiedy sprawdzić go jako pierwszy |
|---|---|---|---|
| ACC-B | 25 A | Gniazdo 12 V, ACC, CIG | Gdy nie działa ładowarka, zapalniczka lub zasilanie akcesoriów. |
| CIG | 15 A | Zapalniczka | Gdy sam wkład w konsoli jest martwy, a inne obwody działają. |
| ACC | 7,5 A | Lusterka, audio, main body ECU, gniazdo | Gdy kilka drobnych funkcji przestaje reagować jednocześnie. |
| WIPER | 30 A | Przednie wycieraczki | Gdy ramiona stoją w miejscu albo działają bardzo niestabilnie. |
| RR WIPER | 15 A | Tylna wycieraczka | W kombi i hatchbacku, gdy tył nie reaguje na włączenie wycieraczki. |
| WASHER | 15 A | Spryskiwacze szyb | Gdy pompa nie podaje płynu, mimo że sam zbiornik jest pełny. |
| DEF | 40 A | Ogrzewanie tylnej szyby i MIR HTR | Gdy nie odparowuje tylna szyba albo nie grzeją lusterka. |
| DOOR | 25 A | Centralny zamek | Gdy pilot działa wybiórczo albo zamki nie reagują poprawnie. |
| STOP | 10 A | Światła hamowania | Gdy brak stopu pojawia się nagle i bez innych objawów. |
| METER | 7,5 A | Zegary i wskaźniki | Gdy na desce ginie podświetlenie lub część wskazań. |
| PANEL | 7,5 A | Podświetlenie przycisków i tablicy | Gdy wnętrze nagle robi się „ciemne” mimo sprawnych głównych świateł. |
| SEAT HTR | 15 A / 20 A | Podgrzewanie foteli | Gdy grzanie działa tylko z jednej strony albo wcale. |
| TAIL | 10 A | Pozycyjne, tylne, tablica rejestracyjna | Gdy auto nie ma jednocześnie kilku świateł zewnętrznych. |
| MIR HTR | 10 A | Ogrzewanie lusterek | Gdy szyba grzeje, a lusterka nie. |
| P FR DOOR / RR DOOR / RL DOOR | 20 A | Szyby elektryczne w odpowiednich drzwiach | Gdy przestaje działać tylko jedna szyba. |
W kabinie najwięcej błędów bierze się z pośpiechu. Ktoś patrzy na jeden opis, wymienia nie ten wkład albo zakłada „na oko”, że 15 A i 20 A to prawie to samo. To zły nawyk, bo w elektryce samochodowej różnica kilku amperów ma znaczenie. Jeśli skrzynka w kabinie nie wyjaśnia problemu, logicznym następnym krokiem jest komora silnika.

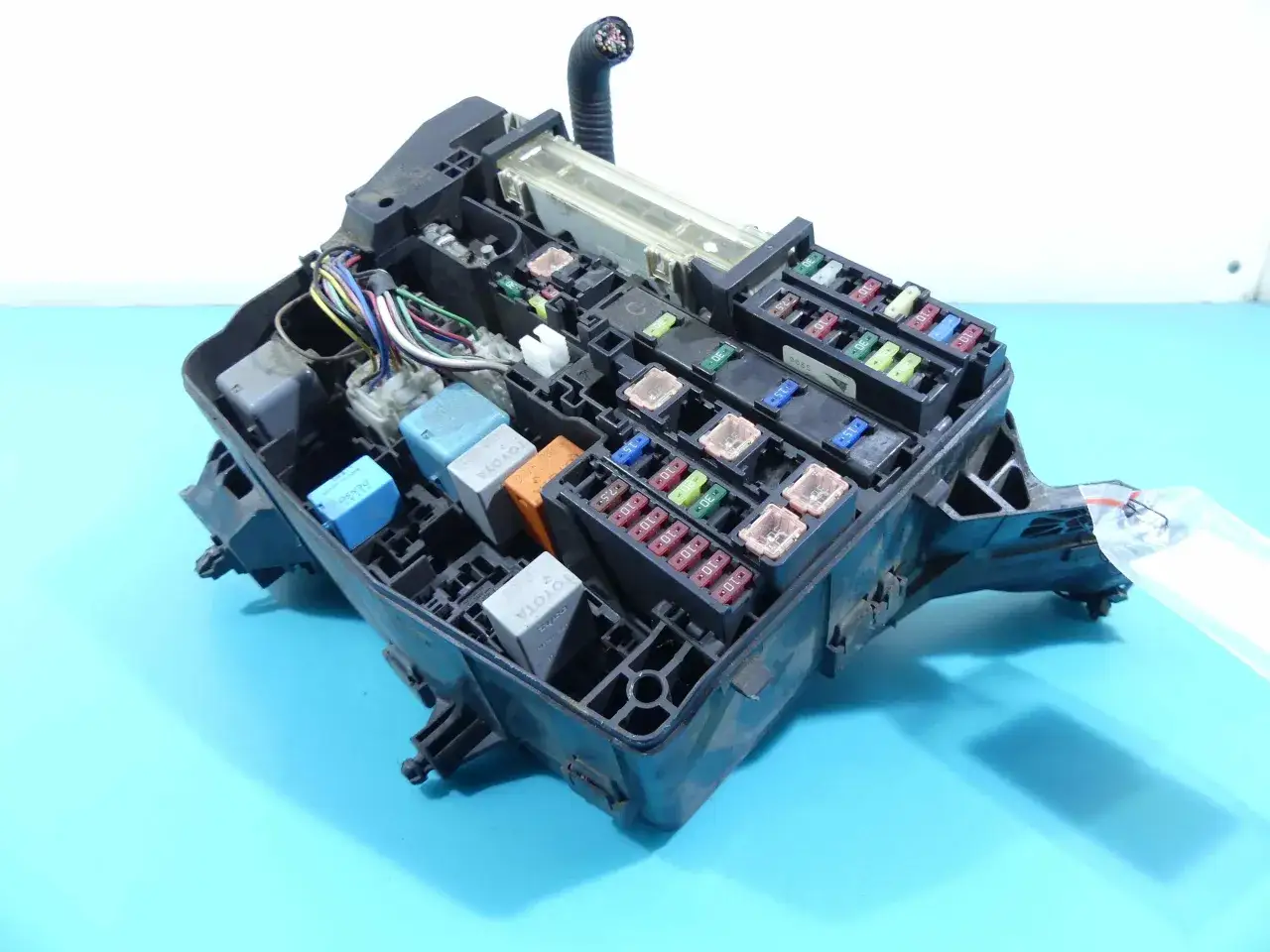

Bezpieczniki pod maską, które najczęściej mają znaczenie
W komorze silnika znajdują się zabezpieczenia dla układów o większym poborze prądu albo dla elektroniki, która steruje pracą auta jako całości. Tu trafiają rzeczy, których zwykle nie widać od razu w kabinie: zasilanie sterownika silnika, chłodzenie, ABS, światła główne, ładowanie i rozruch. Właśnie dlatego przy awarii, która nie wygląda na „lokalną”, ja sprawdzam te wkłady bardzo szybko.
| Bezpiecznik | Amperaż | Co zwykle obsługuje | Typowy objaw awarii |
|---|---|---|---|
| DOME | 10 A | Oświetlenie kabiny i bagażnika | Wnętrze robi się ciemne mimo sprawnych żarówek. |
| RAD NO.1 | 15 A / 20 A | Radio i multimedia | System audio nie włącza się albo resetuje po chwili. |
| ECU-B | 10 A | Zegary, centralna elektronika, pilot | Losowe błędy komfortu i brak części reakcji po zamknięciu auta. |
| ECU-B2 | 10 A | Smart entry, klimatyzacja, szyby, fotel | Różne funkcje komfortu działają wybiórczo. |
| AMP | 30 A | Wzmacniacz audio | Brak dźwięku mimo działającego radia. |
| STRG LOCK | 20 A | Blokada kierownicy | Kluczyk lub start nie reagują tak, jak powinny. |
| AM2 / AM2 NO.2 | 30 A / 7,5 A | Rozruch | Silnik nie kręci albo rozrusznik zachowuje się niestabilnie. |
| ABS NO.1 / ABS NO.2 | 50 A / 30 A | ABS i VSC | Zapala się kontrolka ABS lub system stabilizacji przestaje pracować. |
| CDS FAN / RDI FAN | 30 A / 40 A | Wentylatory chłodnicy | Silnik gorzej trzyma temperaturę albo wentylator nie startuje. |
| H-LP MAIN | 50 A | Zasilanie świateł głównych | Światła mijania i drogowe nie działają w ogóle. |
| H-LP LH LO / RH LO / H-LP LH HI / H-LP RH HI | 10 A lub 15 A | Lewe i prawe światła mijania oraz drogowe | Gaśnie tylko jedna strona albo jeden tryb świecenia. |
| HORN | 15 A | Klakson | Sygnalizacja dźwiękowa milczy mimo sprawnej manetki. |
| EFI MAIN / EFI NO.1 / EFI NO.2 / EFI NO.3 / EFI NO.4 | 7,5 A do 50 A zależnie od wersji | Układ wtryskowy i sterowanie silnikiem | Auto odpala z opóźnieniem, gaśnie albo w ogóle nie chce ruszyć. |
| PWR OUTLET | 15 A | Gniazdo zasilania | Ładowarka działa tylko czasami lub wcale. |
W tej części schematu szczególnie widać różnice między wersjami. Wokół liftingu i zmian wyposażenia część obwodów dostała inne wartości lub inne nazwy, więc nie traktuję jednego zdjęcia z forum jako wyroczni. Jeśli już znalazłeś właściwy obwód, pozostaje kwestia samej wymiany, a tu też łatwo zrobić błąd.
Jak wymienić bezpiecznik i nie wrócić do tego samego problemu
Sama wymiana jest prosta, ale tylko wtedy, gdy robi się ją bez pośpiechu. Ja trzymam się kilku zasad, bo dzięki nim nie robię zwarcia, nie uszkadzam styków i nie zakładam złego wkładu. To nie jest miejsce na eksperymenty.
- Wyłącz zapłon i odczekaj chwilę, aż elektronika przejdzie w stan spoczynku.
- Otwórz pokrywę skrzynki i porównaj oznaczenie z tym, co jest na listwie lub w instrukcji obsługi.
- Wyjmij wkład plastikowym chwytakiem albo małymi szczypcami z izolacją, a nie metalowym śrubokrętem.
- Sprawdź amperaż i typ bezpiecznika na starej sztuce.
- Włóż dokładnie taki sam wkład, nie większy i nie „prawie taki sam”.
- Jeśli nowy bezpiecznik pali się od razu, nie powtarzaj próby kilka razy z rzędu. To sygnał, że trzeba szukać zwarcia, uszkodzonego silniczka albo przewodu.
Najprostsza kontrola wizualna też ma sens: przepalony wkład zwykle ma przerwany metalowy mostek albo ślad przypalenia wewnątrz przezroczystej obudowy. Jeśli jednak instalacja robi się gorąca, słychać trzaski albo widać nadtopienie gniazda, nie kończ na wymianie bezpiecznika. Wtedy problem jest głębiej, niż wygląda na pierwszy rzut oka.
Najpierw akumulator, potem masa, dopiero potem bezpiecznik
W elektryce Avensisa T27 bardzo często myli się objawy słabego zasilania z objawami przepalonego bezpiecznika. Kiedy napięcie spada, potrafią wariować zegary, radio, centralny zamek, szyby i czujniki, choć sam wkład jest jeszcze dobry. Dlatego przy rozproszonej awarii zaczynam od źródła prądu, a nie od końcowego odbiornika.
| Pomiar | Wynik, który zwykle uznaję za prawidłowy | Co oznacza odchyłka |
|---|---|---|
| Akumulator na postoju | 12,4–12,8 V | Niższy wynik sugeruje rozładowanie albo zużycie baterii. |
| Ładowanie alternatora | 13,8–14,7 V | Wartość poza tym zakresem wskazuje na problem z ładowaniem. |
| Klemy i punkty masowe | Czyste, dociągnięte, bez nalotu | Luźne lub zaśniedziałe połączenie potrafi imitować kilka różnych awarii naraz. |
Jeśli kilka niezależnych obwodów przestaje działać jednocześnie, rzadko oznacza to kilka spalonych bezpieczników naraz. Częściej chodzi o słaby akumulator, korozję na masie, uszkodzoną wiązkę albo moduł, który nie dostaje stabilnego zasilania. Właśnie dlatego temat bezpieczników w Avensis T27 warto czytać razem z podstawową diagnostyką akumulatora i ładowania.
Co zapamiętać, żeby diagnoza elektryki była szybsza i spokojniejsza
W tym modelu najwięcej daje prosta kolejność działania: najpierw lokalizacja skrzynki, potem właściwy skrót na schemacie, następnie amperaż i dopiero wymiana. To wystarcza w większości drobnych usterek, które kierowca zauważa na co dzień. Najlepszy efekt daje cierpliwość i zgodność z oznaczeniem, a nie szybki strzał z przypadkowym wkładem.
Jeśli chcesz ograniczyć ryzyko kolejnych niespodzianek, trzymaj w samochodzie kilka najpopularniejszych wartości: 7,5 A, 10 A, 15 A, 20 A, 25 A i 30 A. Taki mały zestaw rozwiązuje wiele drobnych awarii na miejscu, bez szukania sklepu po zmroku. A jeśli bezpiecznik znów się przepali, traktuj to jako sygnał ostrzegawczy, nie jako uciążliwy przypadek do „przeskoczenia” mocniejszym wkładem.
W praktyce właśnie to rozróżnienie oszczędza najwięcej czasu: czy problem kończy się na jednym bezpieczniku, czy zaczyna się od niego dużo większa historia z akumulatorem, masą albo instalacją. W Avensis T27 takie podejście działa lepiej niż zgadywanie.
