W Mondeo Mk4 układ bezpieczników jest prosty wtedy, gdy wiesz, gdzie patrzeć, ale potrafi zirytować, kiedy szukasz awarii świateł, radia albo gniazda 12 V po omacku. Poniżej rozkładam na czynniki pierwsze bezpieczniki Ford Mondeo Mk4: gdzie są skrzynki, jak czytać opisy, które obwody sprawdza się najczęściej i kiedy sam bezpiecznik nie rozwiąże problemu. To praktyczny przewodnik dla osoby, która chce naprawić usterkę szybko i bez zgadywania.
Najważniejsze rzeczy do sprawdzenia od razu
- Centralna skrzynka jest w kabinie, za schowkiem lub pod deską rozdzielczą, zależnie od wersji z kierownicą po lewej albo po prawej stronie.
- Skrzynka w komorze silnika obsługuje duże obciążenia, takie jak wentylator, ABS, ogrzewanie szyby i wycieraczki.
- Układ różni się między rocznikami, zwłaszcza przy podziale na auta zbudowane do 7 lutego 2010 i od 8 lutego 2010.
- Bezpiecznik wymienia się na taki sam amperaż; „mocniejszy” zamiennik tylko maskuje problem.
- Jeśli nowy bezpiecznik szybko pada, zwykle winne jest zwarcie, przekaźnik, wiązka albo moduł, a nie sam wkład.

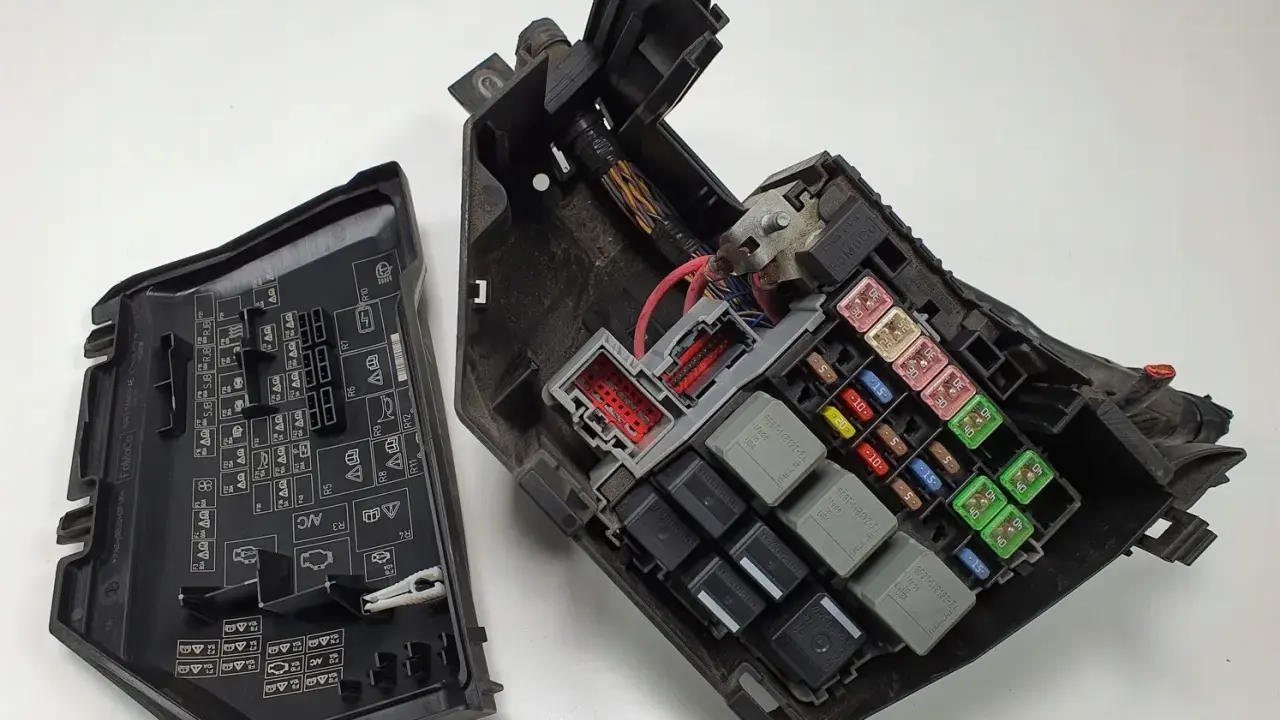

Gdzie są skrzynki bezpieczników w Mondeo Mk4
Ja zaczynam od trzech miejsc: komory silnika, kabiny i tylnej części auta. Najczęściej najważniejsza okazuje się centralna skrzynka, bo właśnie tam trafiają obwody używane na co dzień: radio, gniazdo 12 V, lampki wnętrza, sterowanie kolumną kierownicy czy czujniki kabinowe. W Mondeo Mk4 w wersjach z kierownicą po lewej szukam jej za schowkiem po stronie pasażera, a w wersjach z kierownicą po prawej odpowiednio po drugiej stronie.
| Skrzynka | Gdzie jej szukać | Co zwykle chroni |
|---|---|---|
| Komora silnika | Obok akumulatora, pod pokrywą w komorze silnika | Wentylator chłodnicy, ABS, ogrzewanie szyby, wycieraczki, wspomaganie, świece żarowe lub sterowanie silnikiem |
| Centralna | Za schowkiem lub pod deską rozdzielczą, w kabinie | Radio, zapalniczka, lampki wnętrza, czujniki, immobiliser, część funkcji komfortu |
| Tylna | W bagażniku, za boczną osłoną lub w tylnej części przestrzeni ładunkowej | Tylne drzwi, wyposażenie bagażowe, wzmacniacz audio, ogrzewane fotele, moduły drzwi w bogatszych wersjach |
W praktyce nie szukam „jednej skrzynki od wszystkiego”, tylko lokalizuję tę, która obsługuje dany objaw. To skraca diagnozę i zmniejsza ryzyko, że od razu ruszę niewłaściwy element. Gdy już wiem, gdzie jest dana skrzynka, przechodzę do najważniejszej rzeczy: jak nie pomylić numeru bezpiecznika z rocznikiem auta.
Dlaczego schemat różni się zależnie od rocznika i wersji
W Mondeo Mk4 nie ma jednego uniwersalnego rysunku dla wszystkich egzemplarzy. Ford rozdziela tabele według daty produkcji, a w praktyce największe różnice widać między autami zbudowanymi do 7 lutego 2010 i od 8 lutego 2010. Do tego dochodzą odmiany nadwozia i wyposażenia: ACC, AFS, elektryczne fotele, DAB, czujniki parkowania, dogrzewanie, ogrzewana szyba czy keyless.
Ja trzymam się jednej zasady: najpierw sprawdzam naklejkę z opisem na pokrywie skrzynki, dopiero potem porównuję numer z internetem. To szczególnie ważne przy obwodach takich jak gniazdo 12 V, radio, pompa paliwa czy oświetlenie wnętrza, bo właśnie tam najczęściej zmienia się numer albo wartość bezpiecznika. Innymi słowy, to samo Mondeo może mieć podobny układ, ale nie identyczny rozkład wszystkich pozycji.
Jeśli ktoś podaje Ci sam numer bez podania rocznika, traktuję to jako wskazówkę, a nie pewnik. W tej marce to ma znaczenie większe niż w wielu prostszych autach, bo różnice robią nie tylko wersje silnikowe, ale też drobne zmiany wyposażenia i liftingi. To prowadzi wprost do najpraktyczniejszej części, czyli do tego, które bezpieczniki kierowcy sprawdzają najczęściej.
Które bezpieczniki najczęściej sprawdzam w praktyce
Tu oszczędza się najwięcej czasu. Gdy coś przestaje działać, nie szukam losowo wszystkich wkładek, tylko zaczynam od obwodu związanego z objawem. W Mondeo Mk4 kilka pozycji wraca bardzo często i dobrze pokazuje, jak mocno numer bezpiecznika zależy od daty produkcji.
| Objaw | Wersje do 7 lutego 2010 | Wersje od 8 lutego 2010 | Od czego jeszcze zacząć |
|---|---|---|---|
| Gniazdo 12 V / zapalniczka | Centralna skrzynka, F19, 15 A | Centralna skrzynka, F7, 20 A | Sprawdzam też samą wkładkę gniazda i styki wtyczki |
| Radio / audio | Centralna skrzynka, F6, 15 A | F21, 15 A, a w bogatszych wersjach także F43, 15 A | Jeśli bezpiecznik jest dobry, oglądam zasilanie modułu i wiązkę radia |
| Lampki wnętrza | Centralna skrzynka, F17, 10 A | Centralna skrzynka, F3, 10 A | Warto obejrzeć krańcówki drzwi i oprawki lamp |
| Pompa paliwa | Centralna skrzynka, F22, 20 A | Centralna skrzynka, F13, 20 A | Jeśli silnik kręci, ale nie odpala, sprawdzam też przekaźnik i zasilanie pod obciążeniem |
| Podgrzewana tylna szyba | Komora silnika, F23, 25 A | Komora silnika, F23, 30 A | Przy słabym grzaniu oglądam też przewody przy szybie i przekaźnik |
| Wycieraczki | Komora silnika, F22, 30 A | Komora silnika, F22, 30 A | Jeśli bezpiecznik jest cały, często winna jest mechanika ramion albo silnik wycieraczek |
Przy obwodach takich jak ABS, ogrzewanie szyby, wentylator czy wspomaganie zaglądam już do skrzynki pod maską, bo tam siedzą większe zabezpieczenia i zasilanie dla kilku ważnych układów naraz. To ważne rozróżnienie, bo w kabinie zwykle szukamy problemów „komfortowych”, a pod maską wszystkiego, co pobiera więcej prądu. Jeśli po tej selekcji nadal nie mam pewności, biorę się za wymianę, ale tylko zgodnie z procedurą.
Jak wymienić bezpiecznik bez ryzyka
Ja robię to w sześciu krótkich krokach i nie przyspieszam procesu. W Mondeo wystarczy chwila nieuwagi, żeby uszkodzić zatrzask pokrywy, włożyć zły amperaż albo przeoczyć to, że wkładka spaliła się z powodu zwarcia, a nie „ze starości”. Zwykła wymiana trwa zwykle 2-5 minut, ale tylko wtedy, gdy mam właściwy dostęp i nie szukam po omacku.
- Wyłącz zapłon i wszystkie odbiorniki, a najlepiej odczekaj 30-60 sekund.
- Otwórz właściwą skrzynkę i porównaj opis z naklejką na pokrywie albo z instrukcją auta.
- Wyjmij bezpiecznik szczypcami z komory silnika lub małym chwytakiem; Ford przewiduje wyciągacz właśnie w skrzynce pod maską.
- Sprawdź wkładkę. Przerwana nitka oznacza uszkodzenie, ale przy wątpliwościach użyj miernika.
- Włóż bezpiecznik o identycznym amperażu i tym samym typie.
- Przetestuj obwód przez 1-2 minuty. Jeśli znowu pada, nie zwiększaj wartości.
Ważna zasada jest prosta: nie wkładam większego bezpiecznika „żeby wytrzymał”. To nie naprawia instalacji, tylko opóźnia sygnał ostrzegawczy. Przy obwodach SRS, wysokoprądowych zasilaniach i dużych modułach nie traktuję domowej wymiany jako miejsca na eksperymenty. Jeśli po poprawnej wymianie problem wraca, zwykle trzeba szukać dalej niż sam bezpiecznik.
Kiedy problem leży gdzie indziej niż bezpiecznik
To jest moment, w którym najłatwiej popełnić błąd. W Mondeo Mk4 słaby akumulator, zaśniedziałe klemy albo uszkodzony przewód masowy potrafią dać objawy bardzo podobne do przepalonego bezpiecznika, zwłaszcza przy elektronice komfortu. Do tego dochodzą przekaźniki, wiązki w drzwiach i tylnej klapie oraz BCM, czyli centralny moduł nadwozia odpowiedzialny za część funkcji kabinowych.
Ja patrzę na trzy liczby, zanim uznam, że instalacja naprawdę się sypie. Sprawny akumulator na postoju ma zwykle około 12,6 V, a przy pracującym silniku ładowanie najczęściej mieści się w okolicach 13,8-14,7 V. Jeśli spadek napięcia jest wyraźny, radio, lampki, centralny zamek czy czujniki potrafią zachowywać się jak po awarii bezpiecznika, choć sam wkład jest dobry.
- Jeśli bezpiecznik jest cały, a na wyjściu nie ma napięcia, szukam problemu w zasilaniu lub w samym module.
- Jeśli wkład przepala się natychmiast, podejrzewam zwarcie w wiązce albo uszkodzony odbiornik.
- Jeśli usterka pojawia się i znika, sprawdzam przelotki drzwi, klapę bagażnika i miejsca, w których kable pracują mechanicznie.
- Jeśli problem wychodzi po deszczu, nie ignoruję wilgoci w złączach i pod osłonami.
W praktyce właśnie takie objawy oddzielają prostą usterkę od naprawy, która wymaga pomiarów. Gdy mam już te liczby i objawy na uwadze, zostaje ostatnia rzecz: szybka diagnostyka zamiast wymiany losowych elementów.
Co jeszcze sprawdziłbym, gdy usterka wraca
Jeśli po wymianie bezpiecznika problem wraca, nie szukam kolejnej wkładki „na próbę”. Zaczynam od rzeczy, które najczęściej psują obraz w Mondeo Mk4 i bardzo często są mylone z awarią zabezpieczenia.
- Pokrywę i gniazdo bezpiecznika - nadpalony styk potrafi wyglądać jak uszkodzona wkładka.
- Klemy i masy akumulatora - luźne połączenie daje dziwne spadki napięcia i losowe błędy.
- Przelotki drzwi i klapy - to klasyczne miejsce pękających przewodów w autach, które dużo jeżdżą po mieście.
- Przekaźnik lub moduł wykonawczy - bezpiecznik tylko chroni obwód, nie naprawia uszkodzonego sterowania.
- Właściwy schemat dla konkretnego VIN - jedna pomyłka rocznika potrafi skierować diagnostykę w złą stronę.
W Mondeo Mk4 najlepiej działa prosta metoda: najpierw lokalizacja skrzynki, potem zgodność z rocznikiem, dopiero na końcu wymiana. To oszczędza czas i nie pcha pieniędzy w przypadkowe części, a przy elektryce zwykle daje lepszy efekt niż szukanie na chybił trafił.
