Miernik daje szybki obraz tego, co dzieje się w akumulatorze, przewodach i podstawowych obwodach auta. Ja zawsze zaczynam od ustawienia właściwego trybu, bo większość błędów wynika nie z samego odczytu, tylko z pomylenia gniazda albo zakresu. W tym tekście pokazuję, jak używać miernika tak, by bezpiecznie sprawdzić napięcie akumulatora, ciągłość przewodów i prosty pobór prądu bez zgadywania.
Najpierw ustaw tryb, potem sprawdź wynik w kontekście auta
- Do akumulatora i ładowania używaj pomiaru DC, a nie AC.
- Czarna sonda prawie zawsze trafia do COM, czerwona do V/Ω/mA, a 10A zostawiam do pomiaru prądu.
- Pomiar oporu i ciągłości wykonuję wyłącznie na wyłączonym obwodzie.
- Sprawny akumulator 12 V po postoju zwykle pokazuje około 12,6–12,8 V.
- Przy pracującym silniku napięcie ładowania najczęściej mieści się w okolicach 13,7–14,7 V.
- W autach ze Start-Stop sam odczyt napięcia nie wystarcza do pełnej diagnozy.
Co pokazuje multimetr i kiedy sięgać po który tryb
Ja w praktyce rozróżniam pięć podstawowych funkcji, bo w aucie naprawdę nie potrzeba od razu całej laboratornej aparatury. Najczęściej chodzi o napięcie, opór, ciągłość obwodu albo prąd, a każdy z tych pomiarów robi się inaczej i w innym układzie połączeń.
| Tryb | Do czego używam go w aucie | Najważniejsza zasada |
|---|---|---|
| DC V | Akumulator, ładowanie alternatora, zasilanie czujników i modułów | Mierz równolegle i wybierz zakres wyższy niż spodziewane napięcie |
| AC V | Sieć 230 V, prostownik, ładowarka, zasilacz | Nie używaj tego trybu do oceny akumulatora 12 V |
| Ω | Rezystancja przewodu, czujnika albo elementu poza zasilaniem | Obwód musi być odłączony od napięcia |
| Ciągłość | Bezpieczniki, wiązki, masa, połączenia kabli | Test wykonuj tylko na wyłączonym układzie |
| A / mA | Pomiar poboru prądu i zużycia energii w obwodzie | Miernik włączasz szeregowo, nie równolegle |
Najprościej mówiąc: napięcie mówi mi, czy coś „jest podane”, opór i ciągłość pokazują, czy droga elektryczna istnieje, a prąd zdradza, ile energii naprawdę płynie. Gdy to uporządkuję w głowie, sam pomiar staje się prosty, a następny krok to już poprawne podłączenie przewodów i zakresu.

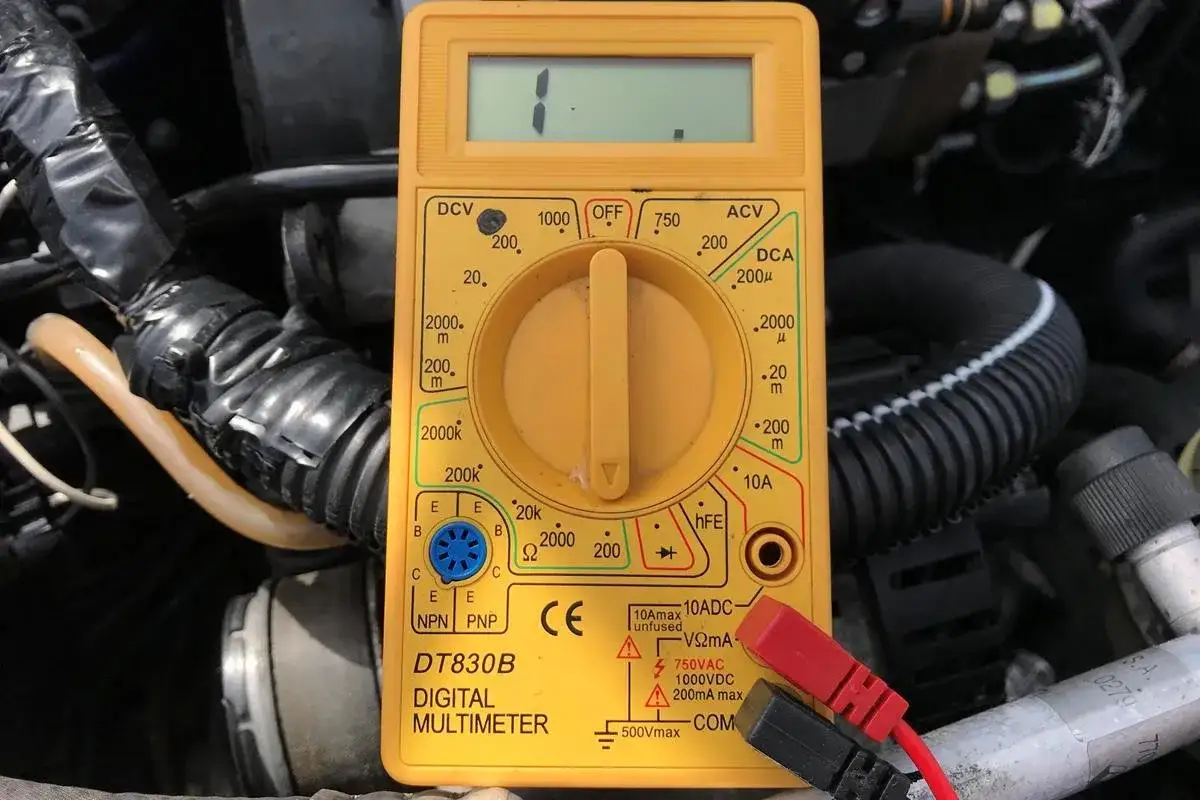

Jak podłączyć przewody i wybrać zakres bez pomyłki
To jest moment, w którym początkujący najczęściej robią błąd, a potem winę zrzucają na sprzęt. Ja zawsze zaczynam od sprawdzenia przewodów, bo popękana izolacja, luźna końcówka albo słaby styk potrafią zepsuć odczyt szybciej niż zły wybór funkcji.
- Najpierw wkładam czarną sondę do gniazda COM.
- Czerwoną sondę wkładam do V/Ω/mA, jeśli mierzę napięcie, opór albo ciągłość.
- Do pomiaru prądu przenoszę czerwoną sondę do gniazda 10A albo mA, zależnie od zakresu miernika.
- Jeśli miernik nie ma auto-range, ustawiam zakres wyższy niż spodziewana wartość. Dla akumulatora 12 V zwykle zaczynam od DC 20 V.
- Końcówki przykładam do punktów pomiarowych, a palce trzymam za osłonami sond, nie na metalowej części.
Warto zapamiętać jedno praktyczne rozróżnienie: jeśli tryb i gniazdo nie pasują do siebie, wynik może być błędny albo sprzęt może ucierpieć. Na wyświetlaczu często pojawia się wtedy „OL”, czyli overload, co oznacza, że zakres jest poza tym, co miernik potrafi pokazać, albo obwód jest przerwany. Gdy mam wątpliwość, wolę zacząć od wyższego zakresu i dopiero schodzić niżej.
Ta kolejność oszczędza czas i nerwy, a przy akumulatorze ma jeszcze jedną zaletę: od razu prowadzi do wiarygodnego pomiaru napięcia spoczynkowego.
Jak sprawdzić akumulator samochodowy krok po kroku
Gdy diagnozuję akumulator, najpierw patrzę na napięcie spoczynkowe, bo to daje najszybszą odpowiedź, czy bateria jest w sensownym stanie. Najuczciwszy odczyt dostaję po postoju, a nie tuż po jeździe czy doładowaniu, bo wtedy może działać chwilowy ładunek powierzchniowy, czyli krótkotrwałe zawyżenie wyniku.
Do zwykłej kontroli wystarczy pomiar na klemach akumulatora albo bezpośrednio na biegunach. Czerwony przewód przykładam do plusa, czarny do minusa i odczytuję wartość na zakresie DC.
| Odczyt napięcia spoczynkowego | Co zwykle oznacza |
|---|---|
| 12,8 V i więcej | Akumulator jest dobrze naładowany |
| 12,6–12,7 V | Stan dobry, wciąż bez powodu do paniki |
| 12,4–12,5 V | Warto go doładować i obserwować |
| 12,2–12,3 V | Akumulator jest wyraźnie rozładowany |
| Poniżej 12,0 V | Stan krytyczny albo bardzo mocne rozładowanie |
Po uruchomieniu silnika sprawdzam napięcie ładowania. W większości aut powinno być wyraźnie wyższe niż na postoju i najczęściej oscyluje w okolicach 13,7–14,7 V. Jeśli napięcie nie rośnie, szukam problemu w alternatorze, regulatorze albo połączeniach. Jeśli rośnie za wysoko, też nie ignoruję odczytu, bo to może oznaczać przeładowanie.
Gdy klient pyta mnie o akumulator w aucie ze Start-Stop, nie opieram się tylko na jednym pomiarze napięcia. W takim układzie ważna jest nie tylko wartość spoczynkowa, ale też zachowanie pod obciążeniem i to, jak bateria przyjmuje ładunek. Dlatego po odczycie napięcia przechodzę do sprawdzania ciągłości i jakości połączeń, bo tam często siedzi druga połowa problemu.Jak sprawdzić bezpiecznik, przewód i masę
Pomiar ciągłości to mój szybki sposób na sprawdzenie, czy prąd ma drogę przepływu przez bezpiecznik, przewód albo punkt masowy. Tu obowiązuje jedna zasada bez wyjątków: obwód musi być wyłączony. Multimetr wysyła własny mały sygnał testowy, więc na zasilanym układzie wynik bywa mylący, a czasem po prostu niebezpieczny.
„Masa” w samochodzie to po prostu powrót prądu do akumulatora, zwykle przez karoserię. Jeśli masa jest słaba, auto potrafi zachowywać się jak uszkodzone elektrycznie, mimo że sam element jest sprawny.
- Wyłącz zasilanie badanego obwodu.
- Ustaw miernik na ciągłość albo na najniższy zakres rezystancji.
- Przyłóż sondy do dwóch końców bezpiecznika, przewodu lub badanego połączenia.
- Jeśli miernik zapiszczy albo pokaże bardzo małą wartość, droga elektryczna istnieje.
- Jeśli pojawia się brak dźwięku, „OL” albo bardzo wysoki opór, przerwa jest realna.
W praktyce ciągłość mówi mi tylko tyle, że połączenie istnieje. Nie mówi jeszcze, czy połączenie jest dobre pod obciążeniem. Zdarza się, że przewód „dzwoni” poprawnie, ale pod prądem ma duży spadek napięcia przez korozję, luźny styk albo nadpalony konektor. Wtedy sam beep nie wystarczy i trzeba spojrzeć na napięcie w pracy układu.
To prowadzi do kolejnego kroku, czyli pomiaru napięcia i prądu już w realnym układzie auta, a nie tylko na stole.
Jak mierzyć napięcie i prąd w instalacji auta
Tu różnica między napięciem a prądem jest absolutnie kluczowa. Napięcie mierzę równolegle, a prąd szeregowo. Jeśli te dwa pojęcia pomyli się choć raz, miernik potrafi dostać po bezpieczniku albo po prostu pokaże kompletnie bezwartościowy wynik.
Napięcie mierzę równolegle
Przy napięciu przykładam sondy do dwóch punktów, które chcę porównać. W aucie najczęściej jest to plus i minus akumulatora albo plus zasilania i masa na danym elemencie. Jeśli odwrócę sondy, większość cyfrowych mierników po prostu pokaże wartość ze znakiem minus, co nie jest awarią, tylko informacją o polaryzacji.
Ta metoda przydaje się też do sprawdzania spadków napięcia na przewodach i masach. Gdy wszystko działa, a pod obciążeniem pojawiają się problemy, właśnie taki pomiar pomaga znaleźć złącze, które wygląda dobrze, ale elektrycznie już nie domaga.
Przeczytaj również: Klema IBS - Twój akumulator szybko się zużywa? Sprawdź to!
Prąd mierzę szeregowo i zaczynam od większego zakresu
Pomiar prądu robię inaczej: przerywam obwód i wstawiam miernik w ścieżkę przepływu. Właśnie dlatego na początek wybieram zwykle gniazdo 10A, a dopiero później schodzę niżej, jeśli widzę, że pobór jest mały. To bezpieczniejsza praktyka niż od razu używanie czułego zakresu mA.
W samochodzie zwykły multimetr nadaje się raczej do kontroli poboru spoczynkowego, zasilania drobnych odbiorników i prostych testów. Nie nadaje się do mierzenia prądu rozruchu rozrusznika, bo tam wartości idą w setki amperów, a standardowy miernik nie jest do tego zbudowany. W takich sytuacjach lepsze są cęgi prądowe albo specjalny tester.
Jeśli chcę sprawdzić pobór po zgaszeniu auta, działam ostrożnie, bo otwieranie drzwi, włączanie zapłonu albo budzenie modułów może zmienić wynik. W diagnostyce elektryki samochodowej cierpliwość daje więcej niż pośpiech, więc na tym etapie zawsze robię pomiar spokojnie i po kolei.
Najczęstsze błędy, które psują wynik i miernik
W praktyce większość kłopotów nie wynika z samego multimetru, tylko z błędnej obsługi. Ja najpierw eliminuję te proste rzeczy, bo często to one udają poważną awarię instalacji.
| Błąd | Co może się stać | Jak robię to poprawnie |
|---|---|---|
| Czerwona sonda w złym gnieździe | Spalony bezpiecznik miernika albo fałszywy wynik | Do napięcia i oporu używam V/Ω/mA, a do prądu tylko odpowiedniego wejścia A lub mA |
| Pomiar oporu na zasilonym obwodzie | Błędny odczyt, ryzyko uszkodzenia miernika | Najpierw wyłączam zasilanie, dopiero potem mierzę Ω |
| Ustawienie AC zamiast DC na akumulatorze | Wynik nie ma sensu diagnostycznego | Akumulator 12 V sprawdzam zawsze w DC |
| Pomiar prądu równolegle do obwodu | Przepalenie zabezpieczenia albo zwarcie | Prąd mierzę wyłącznie szeregowo |
| Ocena akumulatora tylko po jednym napięciu | Fałszywy spokój albo zły wniosek | Patrzę też na zachowanie pod obciążeniem i na stan połączeń |
Do tego dochodzi jeszcze jeden drobiazg, o którym łatwo zapomnieć: sama jakość przewodów pomiarowych. Jeśli izolacja jest popękana, końcówki są luźne albo miernik sygnalizuje słabą baterię, nie ufam wynikowi w ciemno. Zanim zacznę diagnozę, wolę poświęcić minutę na kontrolę sprzętu niż pół godziny na szukanie problemu, którego nie ma.
Ta ostrożność szczególnie przydaje się wtedy, gdy prosty odczyt wygląda poprawnie, ale auto nadal zachowuje się źle.
Kiedy prosty pomiar nie wystarczy do diagnozy akumulatora
Jest kilka sytuacji, w których multimetr pokazuje tylko część prawdy. Akumulator może mieć dobre napięcie spoczynkowe, a mimo to słabo kręcić rozrusznikiem. Może też ładować się poprawnie na postoju, ale pod obciążeniem tracić formę. Właśnie wtedy szukam dalej, zamiast stawiać wyrok po jednym odczycie.
- Jeśli napięcie spoczynkowe jest niskie, doładowuję akumulator i mierzę go ponownie po odczekaniu.
- Jeśli po uruchomieniu silnika napięcie nie rośnie, sprawdzam ładowanie alternatora i stan połączeń.
- Jeśli auto kręci słabo mimo dobrego napięcia, myślę o teście pod obciążeniem.
- Jeśli problem wraca losowo, oglądam klemy, masę, bezpieczniki i pobór spoczynkowy.
- Jeśli samochód ma Start-Stop i baterię AGM lub EFB, traktuję napięcie jako jeden z elementów diagnozy, nie jako jedyny dowód.
To właśnie tutaj widać granicę zwykłego miernika. Świetnie sprawdza się do szybkiej weryfikacji, ale nie zastępuje testera obciążeniowego, analizatora ładowania ani porządnej diagnostyki warsztatowej. W praktyce najlepsze efekty daje połączenie prostego pomiaru napięcia z oceną połączeń i obserwacją objawów auta, bo dopiero taki zestaw pozwala odróżnić słaby akumulator od problemu w instalacji.
Jeśli zaczynasz od właściwego trybu, poprawnego gniazda i rozsądnego zakresu, multimetr staje się naprawdę prostym narzędziem do codziennej diagnostyki. W samochodzie najwięcej mówi spokojny pomiar napięcia, ciągłości i prądu wykonany w dobrej kolejności, bo to właśnie kolejność najczęściej prowadzi do właściwej odpowiedzi.
